Switch

Switch

Určete až 11 možností geometrie, jejichž použití závisí na výsledku zadaného výrazu.

Pro podmínku Switch můžete použít řetězce nebo výčet.

Vlastnosti prvku Switch

Na panelu Properties zadejte následující parametry.

Poznámka: Pokud je ve vývojovém diagramuvybrán prvek Switch , budou k dispozici následující vlastnosti.

Miscellaneous
Expression	Definuje výraz, který definuje geometrii. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.

Vlastnosti větve

Na panelu Properties zadejte následující parametry.

Poznámka: Pokud je ve vývojovém diagramu vybrána jedna z větví, která vede od prvku Switch k odpovídající geometrii, jsou k dispozici následující vlastnosti.

Miscellaneous
Case	Určuje výraz nebo položku Enumeration, která určuje geometrii.
Is Default Case	Určuje, zda je použit daný parametr Case v případě, že parametr není vybrán nebo vybraný parametr Case není platný.

Příklad: Řetězce

Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Switch Example.pkt

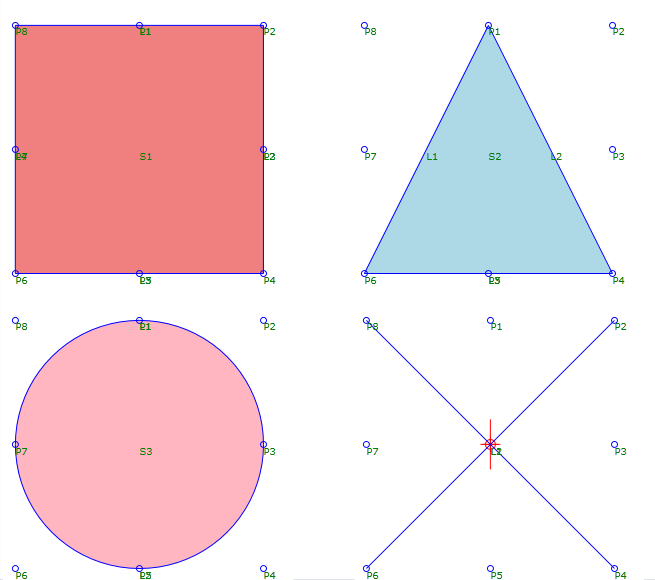

V tomto příkladu je řada bodů po obvodu počátku. Parametr Shape na kartě Input/Output Parameters určuje geometrii, která je nakreslena. Pokud zadáte některý z následujících řetězců, výsledkem bude tvar:

• Square
• Triangle
• Circle

Pokud zadáte do této buňky cokoli jiného, výsledkem bude výchozí parametr Case, což je X.

Poznámka: Pokud je možnost Switch definována pomocí řetězce vstupního parametru, řetězec vstupního parametru rozlišuje malá a velká písmena. Pokud je například parametr Case prvku Switch definován jako „Square“ a jako hodnotu vstupního parametr zadáte „square“, výsledkem bude výchozí parametr Case.

Příklad: Výčet

Chcete-li si prohlédnout příklad použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Enumeration Example.pkt

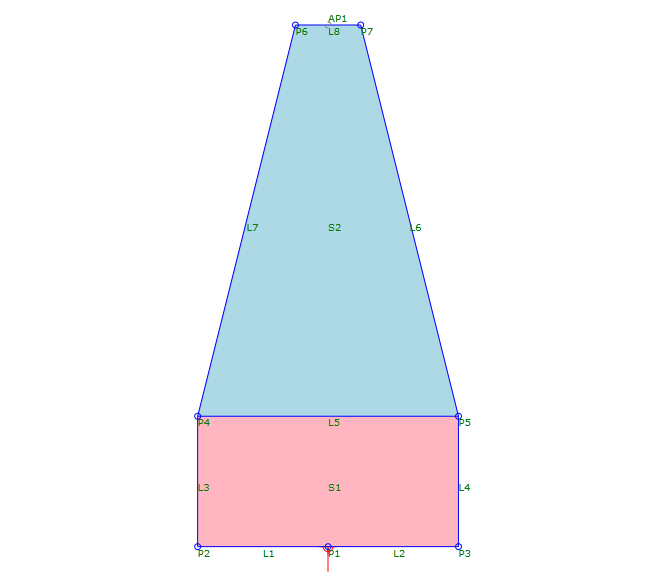

Vzorový soubor PKT obsahuje podsestavu, která představuje bariéru.

• Na kartě Input/Output Parameters je pomocí parametru bariéry Barrier použita skupina parametru Enumeration (BarrierType).
• Podsestava obsahuje prvek Switch, který umožňuje výběr ze čtyř standardních typů bariér. Typy bariér se řídí výchozí hodnotou Default Value v parametru BarrierType.
• Každá ze čtyř sequences definuje pomocí hodnot proměnných hodnoty parametrů každého typu bariéry.
• Sekvence Geometry obsahuje body, spojnice a tvar, které tvoří geometrii. Geometrie každého z těchto bodů se vztahuje k proměnným, které jsou definovány v sekvenci Height and Width Variables.
