Slope to Surface

Point: Slope to Surface

Přidáte bod, který je umístěn na cílovém povrchu v zadaném sklonu od jiného bodu.

Vlastnosti

Na panelu Properties zadejte následující parametry.

Point
Point Number	Určuje číslo bodu. Automaticky generovanou hodnotu Point Number můžete změnit.
Point Codes	Určuje kódy přiřazené k bodu.
Point Geometry Type
Type	Určuje typ bodu: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Určuje bod, k němuž se vztahují další hodnoty vlastností geometrií.
Slope	Určuje hodnotu sklonu z bodu zadaného v řádku From Point. Kliknutím na tlačítko [...] otevřete okno nástroje Expression Editor, v němž můžete zadat nebo vypočítat hodnotu.
Reverse Slope Direction	Obrátí hodnotu Slope a nakreslí sklon v opačném směru.
Surface Target	Určuje target parameter povrchu.
Link
Add Link To From Point	Nakreslí spojnici z bodu zadaného v řádku From Point do aktuálního bodu.
Name	Určuje název spojnice.
Codes	Určuje kódy, které jsou přiřazeny ke spojnici.
ApplyAOR	Určuje, zda klopení nebo převýšení koleje budou použity pro spojení. Poznámka: Zaškrtávací políčko ApplyAOR ovlivňuje způsob zobrazení podsestavy v okně Tvůrce podsestavy a způsob chování podsestavy v případě, že je použita v aplikaci Autodesk Subassembly Composer. Pomocí karty Superelevation nebo Cant lze definovat hodnoty pro zobrazení náhledu účinku klopení vozovky nebo převýšení koleje na podsestavu na panelu Preview. Pomocí karty Input/Output Parameters lze přidat parametry, které budou přeneseny do aplikace Autodesk Subassembly Composer při importu podsestavy.
Miscellaneous
Comment	Označuje poznámky o bodu. Poznámky lze zobrazit na panelu Preview.

Příklady

Chcete-li si prohlédnout příklady použití tohoto prvku geometrie, otevřete následující vzorový soubor PKT:

Point Slope to Surface Example.pkt

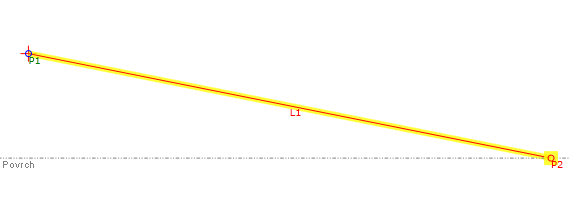

V tomto příkladu je bod P2 vytvořen na povrchu v zadaném sklonu od bodu P1. Chcete-li zobrazit parametry, vyberte v prvku Flowchart bod Slope to Surface. Parametry se zobrazí na panelu Properties v části Point Geometry Properties.
