Vylepšení značky a stylů značek

Úpravy značek dvojitým kliknutím

Úpravy dvojitým kliknutím lze nyní provádět u více typů značek:

• značky drsností,
• značky geometrických tolerancí,
• značky svarů.

Rozšířený seznam značek v poznámkách k výkresům

Do seznamu přístupného pomocí tlačítka Značky byly přidány nové grafické značky, které lze vkládat do různých typů poznámek k výkresům.

Seznam Značky je nyní rozdělen do šesti segmentů: běžné značky, geometrické charakteristiky, modifikátor odebrání materiálu, další značky, obecné značky a mapa znaků.

Poznámka: Aktivní styl geometrické tolerance určuje seznam značek dostupných v poznámkách výkresů.

Další informace

Styly značek drsnosti

Styl značky drsnosti je aktualizován a nabízí formáty značek odpovídající počtu norem kreslení. Když definujete styl drsnosti, v Editoru stylů a norem vyberte v seznamu Referenční norma požadovanou normu.

V oblasti Požadavky na panelu Styl drsnosti se zobrazuje náhled značky drsnosti, která odpovídá vybrané normě. Na následujících obrázcích jsou příklady rozvržení značek (DIN ISO 1302 – 1992, DIN EN ISO 1302 – 2002 a JIS B 0031 – 2003):

Poznámka: Pokud otevřete výkres vytvořený v předchozí verzi aplikace Autodesk Inventor, vzhled značek drsnosti zůstane zachován. Chcete-li použít nové rozvržení značek drsnosti, změňte výběr v seznamu Referenční norma na panelu Styl drsnosti.

Další informace

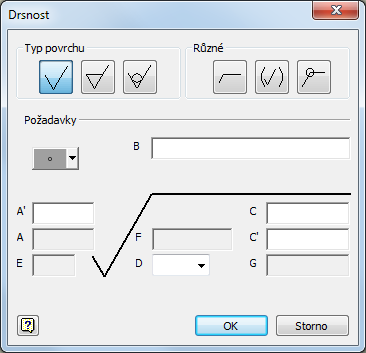

Vylepšení značek drsnosti

V dialogu Drsnost jsou k dispozici následující vylepšení:

Rozvržení značek

K dispozici jsou různá rozvržení polí v oblasti Požadavky. Rozvržení v dialogu Drsnost odpovídá aktuální normě kreslení.

Vylepšené popisky nástrojů

V popiscích se nyní zobrazují podrobné popisy jednotlivých polí v oblasti Požadavky.

Vložit značku

Chcete-li přidat grafické značky do libovolných polí požadavků, použijte tlačítko Vložit značku.

Další informace

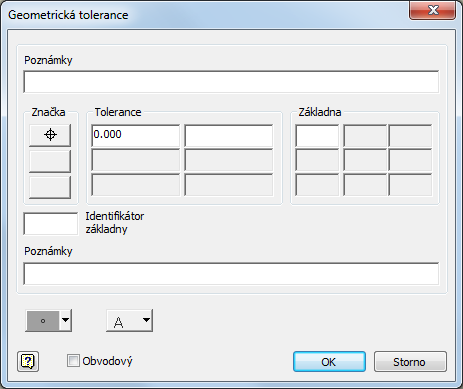

Vylepšení geometrických tolerancí

V dialogu Geometrická tolerance jsou k dispozici následující vylepšení:

Pole horní poznámky

K dispozici je nové textové pole umožňující přidávání poznámek do horní části značek geometrických tolerancí.

Vložit značku

Chcete-li přidat grafické značky do libovolných editačních polí, použijte tlačítko Vložit značku.

Vložit písmeno

Chcete-li do editačních polí přidat písmeno, použijte tlačítko Vložit písmeno. Seznam Vložit písmeno nahradí tlačítka se samostatnými písmeny, která jsou dostupná ve starší verzi dialogu.

Další informace

Sloučený formát dvojitých popisů děr

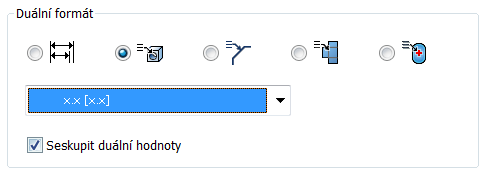

K dispozici je nová možnost Seskupit duální hodnoty, která umožňuje vytvořit přilehlé umístění dvojitých kót v popisech děr. Tato možnost je k dispozici v sekci Editor stylů a norem Kótovací styl karta Alternativní jednotky a je vybrána jako výchozí.

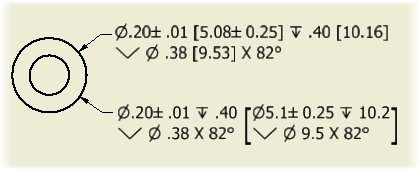

Následující obrázek znázorňuje dva formáty, které jsou aktuálně k dispozici u popisů děr s dvojitými kótami. Možnost Seskupit duální hodnoty je vybrána u popisu díry nahoře. U popisu díry dole je její výběr zrušen.

Další informace

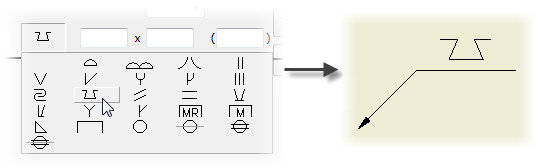

Značka svaru lisovaného spoje

Do seznamu grafických značek svarů byla přidána značka lisovaného spoje.

Tip: Aby byla značka k dispozici ve výkresu, v aktuálním stylu značky svaru v seznamu Filtr značky vyberte možnost Lisovaný spoj.
