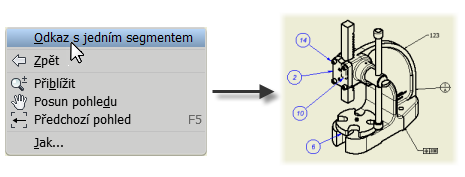

Možnost Odkaz s jedním segmentem
Nová možnost Odkaz s jedním segmentem umožňuje výchozí postup změnit a vytvářet poznámky k výkresu s jediným segmentem odkazu. Možnost Odkaz jednoho segmentu je dostupná u pozic, textů s odkazem, značek drsnosti, značek svarů, značek geometrických tolerancí, značek dílčích základen a značek náčrtů. Tuto možnost lze nastavit odděleně pro všechny typy poznámek k výkresům.

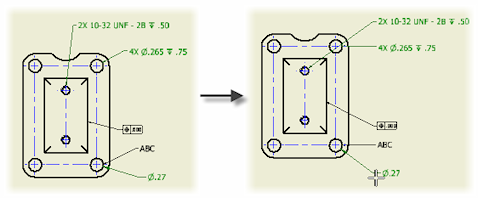

Zarovnané poznámky s odkazy
Poznámky k výkresům s odkazy lze nyní zarovnat v jediném kroku. Ve výkresu vyberte poznámky, které mají být zarovnány. Klikněte pravým tlačítkem a v nabídce klikněte na položku Zarovnat
Vertikálně, Horizontálně nebo K hraně.

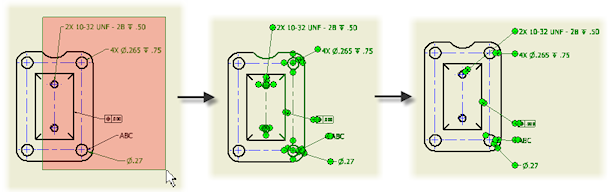

Výběr oknem u zarovnaných poznámek
Jakýkoli výběr oknem, který obsahuje poznámky podporované možnostmi příkazu Zarovnat, je platný a umožňuje zobrazit možnosti příkazu Zarovnat v místní nabídce. Po spuštění příkazu zarovnání jsou všechny objekty, které nelze zarovnat, automaticky odebrány ze sady výběru.

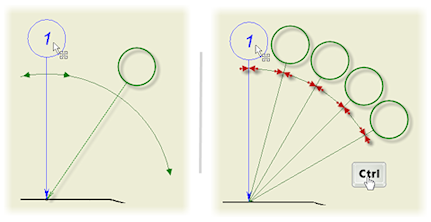

Bez uchopení poznámek s odkazy
Výchozí chování a chování při přidržení klávesy CTRL během vkládání poznámek k výkresům bylo zaměněno. Chcete-li povolit uchopení pod úhlem 15°, přidržte klávesu CTRL.
