Zobrazení energetického analytického modelu pomocí aplikace Design Review

K posouzení energetického analytického modelu lze namísto aplikace Revit použít aplikaci Autodesk Design Review, která zobrazí jeho vizualizaci.

Před provedením tohoto postupu proveďte následující úkony:

• Pokud není aplikace Design Review ještě nainstalována v místním počítači, nainstalujte ji. Tento software je zdarma k dispozici ke stažení z webu www.autodesk.cz.
• Vytvořte energetickou analýzu koncepčního návrhu nebo stavebních prvků.

Zobrazení energetického analytického modelu v aplikaci Design Review

1. Klikněte na kartu Analyzovatpanel Energetická analýza (Výsledky a porovnání).
2. V dialogu Výsledky a porovnání vyberte požadovanou energetickou analýzu.
3. Klikněte na tlačítko OtevřítDesign Review.

Otevře se aplikace Design Review a zobrazí se 3D energetický analytický model, který byl použit pro analýzu. Zobrazuje definované plochy a prostory.

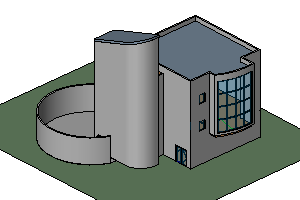

Model budovy v aplikaci Revit	Energetický analytický model v aplikaci Design Review

V aplikaci Design Review můžete provést následující akce:

• Pomocí nástroje ViewCube a nástroje na kreslicím plátně můžete model prohlížet a kontrolovat, zda se nevyskytují nepravidelnosti.

• Pomocí palety Model rozbalte seznam povrchů nebo prostorů a kliknutím na objekt v seznamu jej zvýrazněte na kreslicím plátně. Poté zobrazte jeho vlastnosti na paletě Vlastnosti.
• Kliknutím na tlačítko Nápověda nebo stisknutím klávesy F1 zobrazíte další informace o způsobu použití aplikace Design Review.
