So lösen Sie Differenzen bei einem verknüpften Betriebsmittel auf

Aktualisieren Sie die Betriebsmittelwerte, sodass sie der verknüpften Inventor-Komponente entsprechen.

1. Klicken Sie auf Registerkarte ProjektGruppe ProjektwerkzeugeManager. Finden

2. Klicken Sie im Projekt-Manager auf die Registerkarte Ortsansicht.

3. Wählen Sie auf der Registerkarte Ortsansicht ein verknüpftes Betriebsmittel mit Differenzen aus.
4. Klicken Sie auf Details und Verbindungen anzeigen.
5. Klicken Sie im Bereich Details und Verbindungen auf die Registerkarte Details.
6. Gehen Sie dann wie folgt vor:

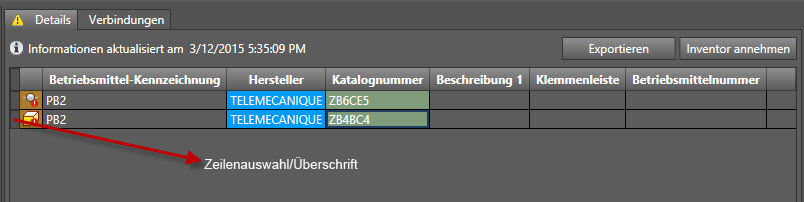

   • Klicken Sie auf die Zeilenauswahl (Spaltenüberschrift), um die gesamte Zeile für das AutoCAD Electrical-Betriebsmittel auszuwählen.

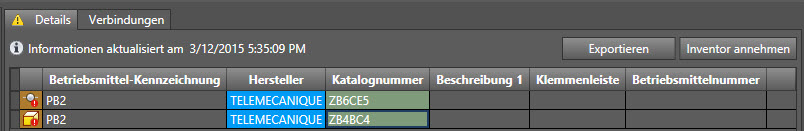

   • Klicken Sie auf eine einzelne Zelle.

7. Klicken Sie auf Inventor annehmen.

   Wenn es Differenzen bei den Kennzeichnungs-, Anlagen- und Ortsattributen gibt, müssen Sie den Wert des elektrischen Betriebsmittels mit den entsprechenden Inventor-Werten manuell aktualisieren, da diese Attribute von der Funktion Inventor annehmen nicht erfasst werden.

8. Klicken Sie im Dialogfeld Betriebsmittel einfügen/bearbeiten auf OK, um die Inventor-Bauteilwerte zu übernehmen.
9. Wenn die Katalogdaten aktualisiert sind, klicken Sie auf Ja, um alle zugehörigen Werte wie MFG, Baugruppen-Nummer, Katalognummer, Nennwert, Anschlussliste, Betriebsmittelnummer, Schaltschrank-Grundriss und Beschreibung für das ausgewählte Betriebsmittel zu aktualisieren.
10. Klicken Sie auf der Registerkarte Ortsansicht auf Aktualisieren , um das aktualisierte verknüpfte Betriebsmittel in der Betriebsmittel-Strukturansicht anzuzeigen.
