Ein Beispiel für eine Aufzählung finden Sie in der folgenden PKT-Beispieldatei:
Enumeration Example.pkt
Diese PKT-Beispieldatei enthält einen Querschnittsbestandteil, der eine Betonschutzwand darstellt.
- Auf der Registerkarte Input/Output Parameters verwendet der Parameter Barrier (Betonschutzwand) eine Aufzählungsgruppe (BarrierType).
- Der Querschnittsbestandteil enthält einen
Switch, der die Auswahl zwischen vier vorgabemäßigen Betonschutzwandtypen ermöglicht. Betonschutzwandtypen werden durch den Vorgabewert (Default Value) im Parameter BarrierType gesteuert. - Jede der vier

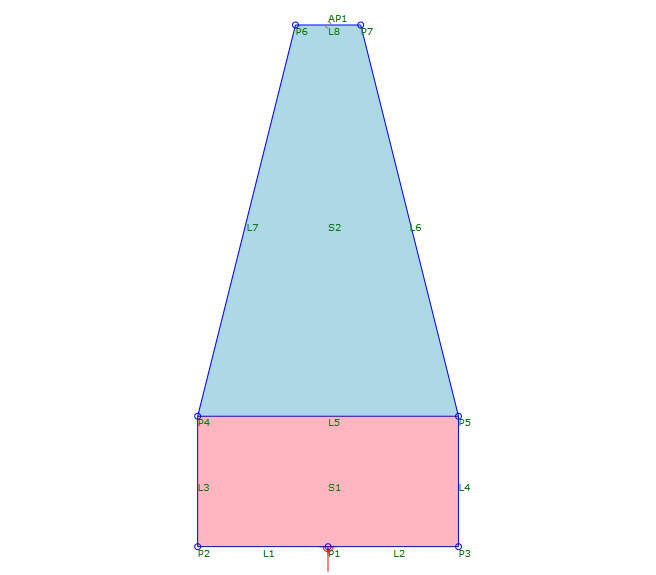

Sequenzen verwendet Variablenwerte zum Definieren der Parameterwerte für jeden Betonschutzwandtyp. - Die Geometriesequenz enthält die Punkte, Verknüpfungen und Formen, die die Geometrie bilden. Die Geometrie für jeden dieser Punkte bezieht sich auf die Variablen, die in der Sequenz für Höhen- und Breitenvariablen definiert sind.
