Switch

Switch

Geben Sie bis zu 11 Geometrieoptionen an, deren Anwendung vom Ergebnis eines bestimmten Ausdrucks abhängt.

Eine Switch-Bedingung kann entweder Zeichenfolgen oder Aufzählung verwenden.

Switch-Eigenschaften

Geben Sie folgende Parameter im Fensterbereich Properties an.

Anmerkung: Die folgenden Eigenschaften sind verfügbar, wenn das Switch-Element im Flussdiagramm ausgewählt ist.

Miscellaneous
Expression	Definiert den Ausdruck für die Definition der Geometrie. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.

Verzweigungseigenschaften

Geben Sie folgende Parameter im Fensterbereich Properties an.

Anmerkung: Die folgenden Eigenschaften sind verfügbar, wenn eine der Verzweigungen, die vom Switch-Element zur entsprechenden Geometrie führen, im Flussdiagramm ausgewählt ist.

Miscellaneous
Case	Gibt das Ausdrucks- oder Aufzählungselement an, das die Geometrie festlegt.
Is Default Case	Gibt an, ob der Fall (Case) verwendet wird, wenn kein Fall oder ein ungültiger Fall ausgewählt ist.

Beispiel: Zeichenfolgen

Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

Switch Example.pkt

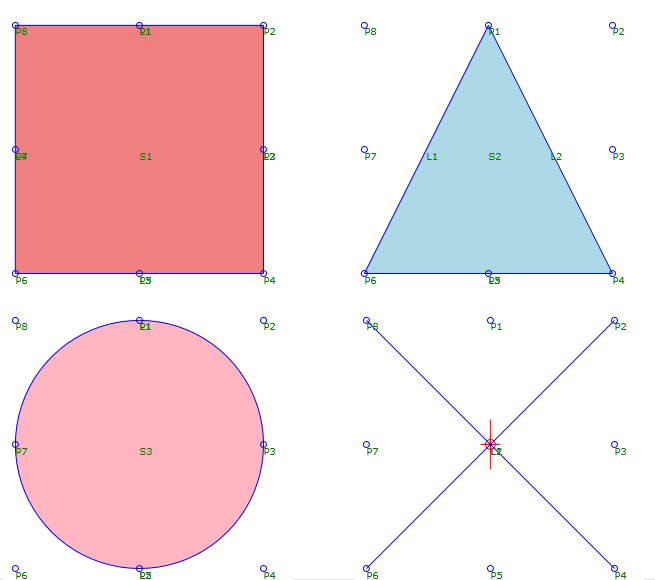

In diesem Beispiel ist eine Reihe von Punkten um den Umfang des Ursprungs vorhanden. Auf der Registerkarte Input/Output Parameters gibt der Parameter Shape die gezeichnete Geometrie an. Die Eingabe einer der folgenden Zeichenfolgen ergibt eine Form:

• Square
• Triangle
• Circle

Bei anderen Eingaben in diese Zelle wird der vorgabemäßige Fall (ein X) verwendet.

Anmerkung: Wenn ein Switch mithilfe einer Eingabeparameter-Zeichenfolge definiert wird, muss bei der Zeichenfolge zwischen Groß- und Kleinschreibung unterschieden werden. Wenn ein Switch als "Square" definiert ist, wird durch den Eingabeparameter "square" der vorgabemäßige Fall zurückgegeben.

Beispiel: Aufzählung

Ein Beispiel zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

Enumeration Example.pkt

Diese PKT-Beispieldatei enthält einen Querschnittsbestandteil, der eine Betonschutzwand darstellt.

• Auf der Registerkarte Input/Output Parameters verwendet der Parameter Barrier (Betonschutzwand) eine Aufzählungsgruppe (BarrierType).
• Der Querschnittsbestandteil enthält einen Switch, der die Auswahl zwischen vier vorgabemäßigen Betonschutzwandtypen ermöglicht. Betonschutzwandtypen werden durch den Vorgabewert (Default Value) im Parameter BarrierType gesteuert.
• Jede der vier Sequenzen verwendet Variablenwerte zum Definieren der Parameterwerte für jeden Betonschutzwandtyp.
• Die Geometriesequenz enthält die Punkte, Verknüpfungen und Formen, die die Geometrie bilden. Die Geometrie für jeden dieser Punkte bezieht sich auf die Variablen, die in der Sequenz für Höhen- und Breitenvariablen definiert sind.
