Bei Gehrungsverbindungen erfolgt im Gegensatz zu winkligen Verbindungen keine Kürzung, d. h., die Geometrie kann eine bündige Verbindung zwischen zwei Trägern herstellen.
Für eine Gehrungsverbindung müssen die beiden Träger koplanar sein. Sie müssen außerdem demselben Familientyp angehören. Andere Träger an derselben Verbindungsstelle werden entsprechend gekürzt.

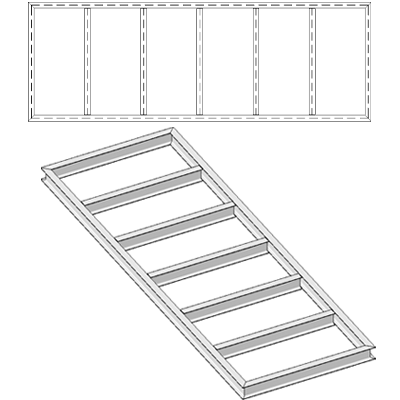

| Grober Detaillierungsgrad (symbolisch) | Mittlerer/feiner Detaillierungsgrad (physikalische Geometrie) |
|---|---|
 |
 |
Träger in koplanaren Verbindungen liegen in derselben Ebene und verfügen über nicht festgelegte Parameter für die Drehung im Querschnitt.
Damit eine Gehrungsverbindung zustande kommt, müssen Träger, die eine vertikale Ebene gemeinsam nutzen, dieselbe Querschnittdrehung aufweisen. Die vertikale Ebene steht lotrecht auf der Arbeitsebene. Eine Gehrungsverbindung wird vorgabemäßig für Träger mit gemeinsamer vertikaler Ebene erstellt.
Darüber hinaus sind die folgenden Faktoren bei Trägerverbindungen zu berücksichtigen.
- Verdeckte Linien in der Trägerfamilie werden nicht bis zur Gehrungsebene gestutzt oder gedehnt.
- Formgriffe für Träger sind bei Verlängerungen nicht beteiligt.
- Der Editor für Träger-/Stützenverbindungen ist nicht verfügbar, wenn ein Betonträger an der Endverbindung beteiligt ist.
- Träger mit Gehrungsverbindungen werden in Ansichten mit mittlerem und feinem Detaillierungsgrad von der Schnittebene geschnitten. Dies gilt weiterhin, auch wenn die Gehrungsverbindung entfernt wird.
