Sie können die Verlängerung oder Kürzung von Trägerenden anpassen, indem Sie darauf klicken und sie ziehen.

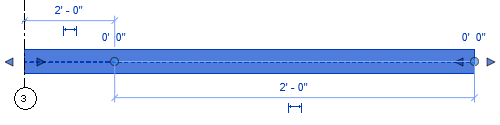

Wenn Sie einen Träger oder eine Strebe auswählen, werden die Formgriffe an beiden Enden des Tragwerkselements in Form blauer Pfeile angezeigt.
Anmerkung: Bei Tragwerkselementen muss für den Familienparameter Material für Modellverhalten einer der Werte Stahl, Fertigbeton oder Holz angegeben werden. Andernfalls sind Formgriffe nicht sichtbar.
Klicken Sie auf die Formgriffe, und ziehen Sie sie, um die Geometrie der Endverlängerung des Trägers anzupassen. Endverlängerungen erstrecken sich über die Basislinie und die Endgriffe (die blauen Kreise) des Tragwerkselements hinaus. Dadurch werden die Werte der Parameter Start- oder Endverlängerung entsprechend angepasst.
Wenn das Trägerende fixiert ist, wird durch die Formgriffe die Kürzung angepasst. Dadurch werden die Werte der Parameter für die Kürzung an der Start- bzw. Endverbindung entsprechend angepasst.
Die Formgriffe werden in beiden Fällen an Elementgeometrie oder Referenzlinien gefangen.
