Ändern der Begrenzung eines Trägersystems

Passen Sie die Form und Größe eines Trägersystems an, und fügen Sie gegebenenfalls Öffnungen hinzu.

  1. Klicken Sie auf das Trägersystem, das Sie ändern möchten.
  2. Klicken Sie auf Registerkarte Ändern | Trägersysteme Gruppe Modus (Begrenzung bearbeiten).
  3. Nehmen Sie mithilfe der verfügbaren Skizzierwerkzeuge die nötigen Änderungen vor.

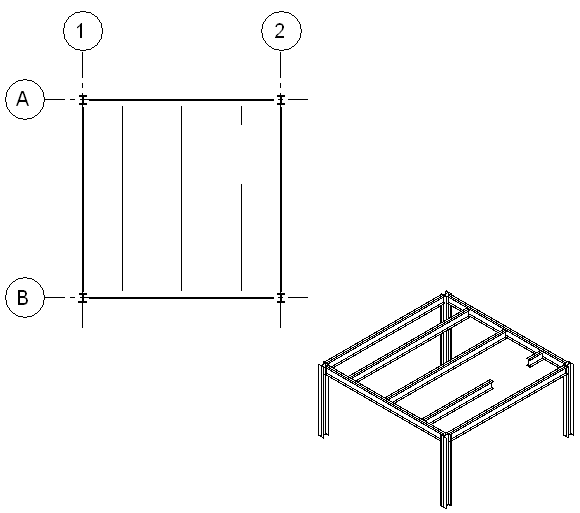

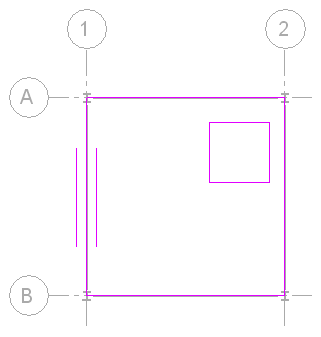

  4. (Optional) Skizzieren Sie eine geschlossene Kontur innerhalb der Begrenzung, um eine Öffnung in das Trägersystem zu schneiden.
  5. Optional. Wenn Sie das Trägersystem in seinen Vorgabezustand zurückversetzen müssen, klicken Sie auf Registerkarte Ändern | Trägersysteme > Begrenzung bearbeiten Gruppe Anpassen (System zurücksetzen).
    Nachdem das Trägersystem zurückgesetzt wurde, haben alle Träger im System identische Parameter und befinden sich an ihren Vorgabepositionen.
    • Träger, die verschoben wurden, werden an ihre Ausgangsposition zurückgebracht.
    • Aus dem System gelöschte Träger werden wiederhergestellt.
    • Parameter, die für einzelne Träger geändert wurden (z. B. Trägertyp, Versatz, Winkel), werden zurückgesetzt.
  6. Klicken Sie auf Registerkarte Ändern | Trägersysteme > Begrenzung bearbeiten Gruppe Modus (Bearbeitungsmodus beenden).
  7. Die Träger im Trägersystem bleiben mit ihren ursprünglichen tragenden Bauteilen verbunden, bis das Trägersystem zurückgesetzt wird.
