Skizzieren eines Trägersystems

Verwenden Sie die Skizzierwerkzeuge, um die äußere Begrenzung eines Trägersystems festzulegen.

    Video: Platzieren von Trägersystemen und tragenden Geschossdecken

  1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Ingenieurbau (Trägersystem).
  2. Klicken Sie auf Registerkarte Ändern | Platzieren Trägersystem Gruppe Trägersystem (Trägersystem skizzieren).
  3. Klicken Sie zum Skizzieren auf Gruppe Zeichnen Linie oder zum Auswählen vorhandener Linien auf Gruppe Zeichnen Linien auswählen.

    Sie können die Begrenzung des Trägersystems auch definieren, indem Sie entweder zum Skizzieren auf Gruppe Zeichnen Linie oder zum Auswählen auf Gruppe Zeichnen Tragende Bauteile wählen klicken.

  4. In der Eigenschaftenpalette:
    • Wählen Sie unter Trägertyp ein Muster aus.
    • Legen Sie unter Muster die benötigten Abstände für das Trägersystem als Layout-Regel fest.
    • Wenn das Trägersystem gegenüber der Ebene geneigt oder uneben sein soll, wählen Sie die Option 3D.
  5. Zeichnen oder wählen Sie die Linien aus, die die Begrenzung des Trägersystems bilden sollen.

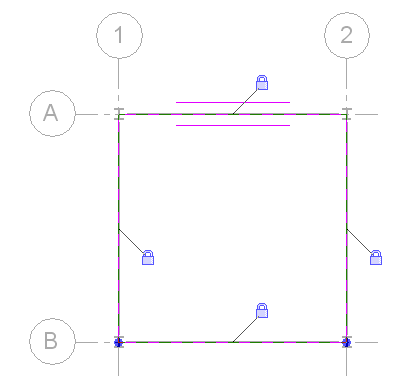

    Skizzierte Begrenzung des Trägersystems, Linien fest mit tragenden Bauteilen verbunden

  6. Klicken Sie auf Registerkarte Ändern | Begrenzung für Trägersystem erstellen Gruppe Modus (Bearbeitungsmodus beenden).

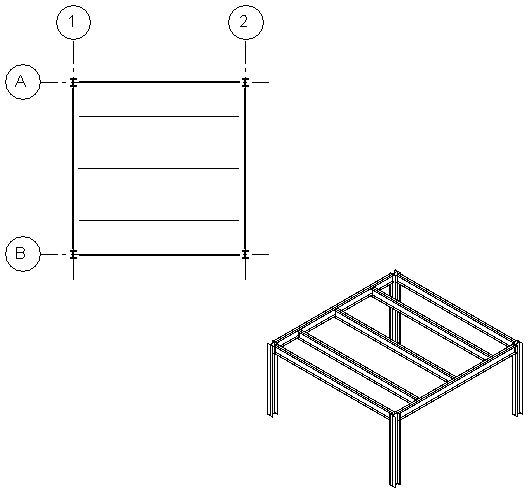

    Grundriss- und 3D-Ansicht des fertigen Trägersystems
