Erstellen eines automatischen Trägersystems

Erstellen Sie Trägersysteme rasch mit nur einem Mausklick.

Sie können Trägersysteme mit einem Mausklick platzieren, wenn die folgenden Bedingungen erfüllt sind:

• Das Ein-Klick-Trägersystem kann nur in Draufsichten oder Deckenansichten mit einer horizontalen Skizzenebene hinzugefügt werden. Ist die Ansicht bzw. die standardmäßige Skizzenebene keine Ebene, wird automatisch die Registerkarte Begrenzung für Trägersystem erstellen geöffnet, wenn Sie auf Trägersystem klicken.
• Die bereits gezeichneten tragenden Elemente (Wände oder Träger) müssen eine geschlossene Schleife bilden, da sonst automatisch die Registerkarte Begrenzung für Trägersystem erstellen aktiviert wird.

Anmerkung: Sie können gebogene Wände und Träger zwar zum Erstellen einer Schleife verwenden, aber nicht zum Definieren der Ausrichtung des Trägersystems.

1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Ingenieurbau (Trägersystem).
2. Klicken Sie auf Registerkarte Ändern | Begrenzung für Trägersystem erstellen Gruppe Trägersystem (Automatisches Trägersystem).
3. In der Eigenschaftenpalette:
   • Wählen Sie unter Trägertyp ein Muster aus.
   • Legen Sie unter Muster die benötigten Abstände für das Trägersystem als Layout-Regel fest.
   • Wenn das Trägersystem gegenüber der Ebene geneigt oder uneben sein soll, wählen Sie die Option 3D.
   Anmerkung: Wenn die Wände der Konstruktion im Projekt die Neigung des 3D-Trägersystems definieren sollen, wählen Sie in der Optionsleiste Wände definieren Neigung.
4. (Optional) Klicken Sie auf Registerkarte Ändern | Platzieren Trägersystem Gruppe Beschriftung (Bei Platzierung beschriften), und wählen Sie entweder System oder Tragwerk als Beschriftungsstil.

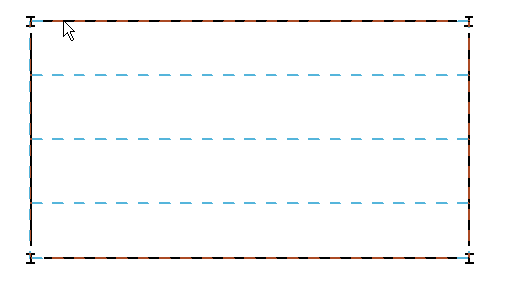

5. Zeigen Sie mit dem Mauszeiger auf die Tragwerksteile, wo das Trägersystem hinzugefügt werden soll, und klicken Sie, um es hinzuzufügen.

   Anmerkung: Die Ausrichtung des Trägersystems erfolgt parallel zum nächstgelegenen tragenden Element, auf das Sie geklickt haben.

   Im oben gezeigten Beispiel sollten Sie Folgendes vermeiden:

   • Hinzufügen eines Trägersystems über mehrere Sektoren. Die einander schneidenden Träger würden das Trägersystem nicht schneiden. Schnittpunkte zwischen den Tragwerken und Träger in einem solchen Trägersystem könnten nicht angezeigt werden.
   • Kopieren Sie das Trägersystem, und fügen Sie es nacheinander in die einzelnen Sektoren ein, falls deren Fläche, Form und Anzahl von tragenden Bauteilen sich wesentlich voneinander unterscheiden.
