Ändern der Neigung einer Tragwerksstütze

Sie können vertikale Stützen in geneigte umwandeln oder bestehende geneigte Stützen anpassen.

1. Öffnen Sie eine 3D-Ansicht Ihres Projekts.
2. Wählen Sie die zu ändernde Stütze aus.

3. Wählen Sie auf der Eigenschaftenpalette unter Abhängigkeiten einen Stil für geneigte Stützen: Geneigt - endpunktgesteuert oder Geneigt - winkelgesteuert, um festzulegen, wie der Winkel der Neigung angepasst werden kann.
4. Klicken Sie auf Anwenden.
5. Passen Sie die Position der Oberkante der Stütze mit dem Steuerelement des Endpunkts der Stütze an. Wenn die Stütze auf Geneigt - endpunktgesteuert eingestellt ist, passen Sie die Höhe der Oberkante der Stütze mit dem vertikalen Pfeil- oder Textsteuerelement an.

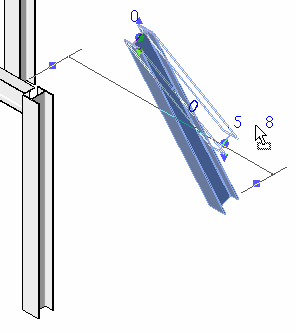

   Winkelgesteuerte Änderung

6. Passen Sie die Position der Basis der Stütze mit dem Endpunkt der Stütze an. Wenn die Stütze auf Geneigt - endpunktgesteuert eingestellt ist, passen Sie die Höhe der Basis der Stütze mit dem vertikalen Pfeil- oder Textsteuerelement an.

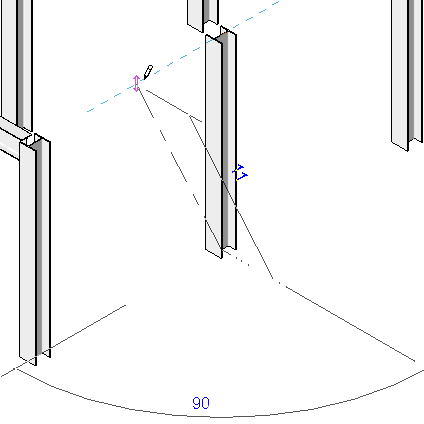

   Endpunktgesteuerte Bearbeitung

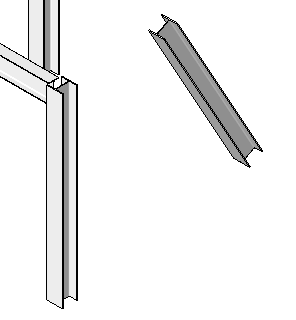

   Die Stütze passt die Länge und Neigung auf Grundlage der Parametereinstellungen und Endpunktanpassungen an.
