Generación de un informe de lista de materiales de electromecánica

Cree un informe de lista de materiales que contenga componentes del proyecto de Electrical y de un ensamblaje de Inventor enlazado.

  1. Haga clic en la ficha Informesgrupo ArmarioInformes. Buscar
  2. Seleccione Lista de materiales en la lista de informes.
  3. Seleccione para procesar el proyecto.
  4. Marque Incluir Inventor.
    Nota: Si el proyecto está enlazado a un ensamblaje de Inventor, esta casilla de verificación está activada.
  5. Especifique las opciones de informe que desee.
  6. Seleccione los códigos de instalación o posición que desea extraer.
    • Todos . Extrae todos los componentes, independientemente del valor.
    • En blanco. Permite extraer solo los componentes que no tienen un valor.
    • Instalación guardada. Permite extraer solo los componentes que tienen un valor coincidente con el valor introducido en el cuadro. Se admiten caracteres comodín.

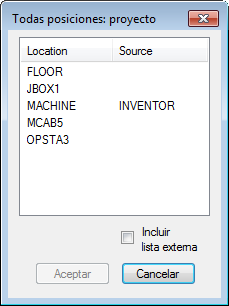

      El botón Dibujo está desactivado, pero puede seleccionar un valor de la lista de proyectos. Las listas de proyecto para la instalación y posición incluyen valores del ensamblaje de Inventor. Los valores de Inventor se indican en la columna Origen.

  7. Haga clic en Aceptar.
Nota: Todos los dibujos del proyecto se procesan al incluir Inventor.
