Use modos de visualización de compartición de proyecto para facilitar la identificación visual de elementos compartidos en un proyecto.
Los modos de visualización de compartición se pueden utilizar para mostrar:
- Estado de pertenencia. El estado de propiedad de elementos.
- Propietarios. Los propietarios de elementos.
- Actualizaciones de modelo. Elementos que no están sincronizados con el modelo central o que se han suprimido en dicho modelo.
- Subproyectos. Elementos asignados a subproyectos determinados.

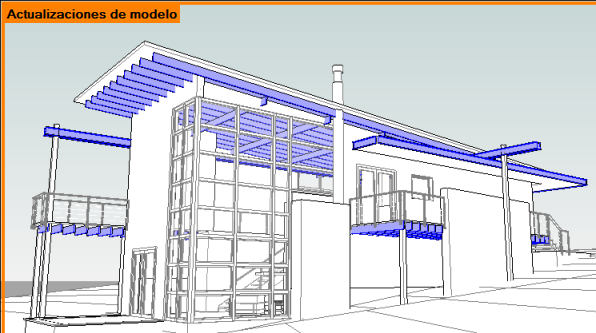

En el ejemplo ofrecido aquí, la vista muestra los elementos de modelo que se deben sincronizar con el modelo central. Las vistas que tienen activado el modo de visualización de compartición de proyecto muestran un borde de color y el nombre del modo de visualización aplicado (Actualizaciones de modelo), como se ve aquí. Puede desactivar o cambiar el modo de visualización en cualquier momento.
La activación de modos de visualización de compartición tiene estos efectos en los estilos de visualización:
- el estilo de estructura alámbrica se mantiene
- el estilo de línea oculta se mantiene
- todos los demás estilos se convierten en línea oculta
- las sombras se desactivan
Cuando se desactivan los modos de visualización de compartición de proyecto, los parámetros de estilo de visualización originales se restablecen automáticamente.
Los modos de visualización de compartición de proyecto funcionan con superficies fantasma y con modos de edición. En los modos de edición, elementos como las líneas de boceto podrían aparecer con el color activado en el modo de visualización de compartición de proyecto. Puede activar y desactivar el modo de visualización de compartición según sea necesario para evitar confusiones con modos de edición.
Los modos de visualización de compartición de proyecto se pueden utilizar con Aislar/Ocultar temporalmente. En ambos modos, el color de los elementos está determinado por los colores de visualización de compartición de proyecto y la visibilidad de los elementos se ve afectada por Aislar/Ocultar temporalmente.
Impresión con visualización de compartición de proyecto
Puede imprimir dibujos con el modo de visualización de compartición de proyecto tanto activado como desactivado. Al imprimir un dibujo con modos de visualización de compartición activados, el cuadro de diálogo de impresión con visualización de compartición muestra una lista de las vistas en que están activados dichos modos. Especifique si desea imprimir el color de modo de visualización.
