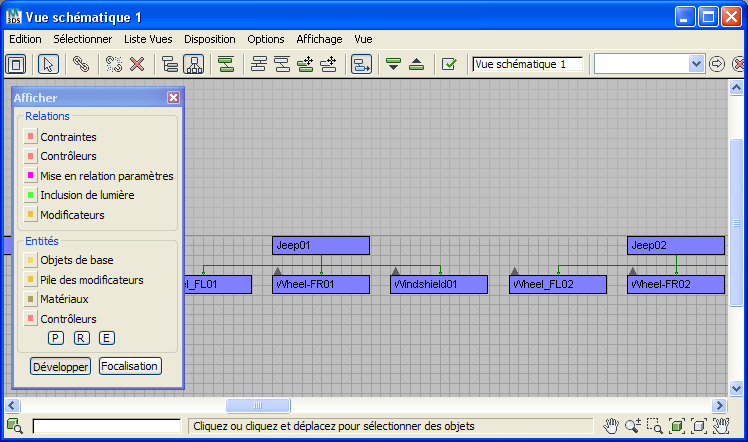

Vue schématique

La vue schématique est un graphique de scène à base de noeuds vous permettant d'accéder aux propriétés des objets, aux matériaux, aux contrôleurs, aux modificateurs, à la hiérarchie, et aux relations de scène non visibles comme la mise en relation des paramètres et les instances.

Barre d'outils principale > Vue schématique (Ouvrir)
Menu standard : barre de menus > Menu Editeurs graphiques > Nouvelle vue schématique
Menu standard : barre de menus > Editeurs graphiques > Vues schématiques enregistrées > Sélectionnez une vue schématique enregistrée.
Menu amélioré : menu Scène > Vue schématique > Nouvelle vue schématique

Vous pouvez y visualiser, créer et éditer des relations entre les objets. Vous pouvez créer des hiérarchies, affecter des contrôleurs, des matériaux, des modificateurs ou des contraintes.

Vous pouvez utiliser le flotteur d'affichage de la vue schématique pour contrôler les entités et relations que vous souhaitez voir et utiliser. Utilisez la vue schématique pour naviguer au travers de hiérarchies ou de scènes complexes possédant un nombre important d'objets. Utilisez l'option Vue schématique pour comprendre et explorer la structure des fichiers créés par des tiers.

La vue liste est une fonction puissante. Vous pouvez afficher les noeuds sous forme de liste textuelle, celle-ci pouvant être triée en fonction de certains critères. les vues listes permettent également de naviguer très rapidement à l'intérieur de scènes extrêmement complexes. Vous pouvez utiliser l'affichage de relation ou d'instance dans la vue schématique pour visualiser les inclusions de lumière ou les mises en relation de paramètres au sein de la scène. Vous pouvez contrôler l'affichage des instances ou afficher une liste des occurrences d'objets.

L'option Vue schématique permet également l'utilisation d'une image ou d'une grille en arrière-plan et un arrangement automatique des noeuds basé sur l'emplacement physique dans la scène. Ceci facilite la disposition des noeuds pour les caractéristiques d'un personnage.

Choisissez parmi plusieurs sélections d'organisations de manière à pouvoir effectuer une disposition automatique, ou travaillez en mode libre. La disposition des noeuds est enregistrée avec la fenêtre appelée Vue schématique. Vous pouvez charger une image en arrière-plan comme modèle pour la disposition des noeuds dans la fenêtre.

Fonctions de la vue schématique

Voici certaines des fonctions intéressantes de la vue schématique :

Les dispositions sont enregistrées avec le fichier de vue schématique nommé.
Le texte reste lisible au cours de la navigation dans la fenêtre.
La vue schématique inclut des outils pour afficher et organiser les noeuds, y compris un mode libre.
Vous pouvez utiliser une image ou une grille d'arrière-plan dans la fenêtre Vue schématique.
Vous pouvez afficher et éditer les paramètres mis en relation.
Un flotteur d'affichage non modal vous permet d'activer et de désactiver l'affichage de noeuds par catégorie.
Le Visionneur de listes de relations permet de naviguer et de sélectionner des noeuds rapidement. Les relations affichées incluent l'inclusion/exclusion de Lumières, l'ensemble des mises en relation de paramètres, les contraintes, les contrôleurs et les relations de modificateurs telles que les trajectoires de déformation et les cibles de transformation.
Vous pouvez copier des contrôleurs et en créer des instances.
Vous pouvez affecter des types de contrôleurs.
La vue schématique permet une utilisation poussée de MAXScript.
Elle vous permet d'accéder à d'autres propriétés (telles que des valeurs statiques et des attributs personnalisés).

Comportement des composants de la vue schématique

Tout ce qui est affiché dans la fenêtre Vue schématique est représenté sous forme de boîte portant un nom. Il existe différentes conventions indiquant les différents états de ces objets.

Solid End (fin fixe): Signifie que l'entité est fixée.
Open end (fin ouverte): Signifie que l'entité est libre.
Red Border (bordure rouge): Signifie que l'entité est animée.
End Arrow (flèche de fin): Signifie que l'entité partage une relation avec une autre entité.
White Fill (remplissage blanc): Signifie que l'entité est sélectionnée dans la fenêtre Vue schématique.
White Border (bordure blanche): Signifie que l'entité est sélectionnée dans la fenêtre.
Up Arrow (flèche vers le haut): Rétracte l'entité dont elle provient et toutes les entités enfants incluses dans l'entité parent.
Down Arrow (flèche vers le bas): Développe vers le bas l'entité enfant suivante d'où provient la flèche.
Chevauchement: La Vue schématique évite que les noeuds récemment visibles ne chevauchent les noeuds existants. Cela s'applique au mode libre : créez un objet, libérez-le, créez un nouvel objet et il se retrouvera au-dessus et non pas à droite de l'objet d'origine, afin que l'accès à ces deux objets, et leur déplacement, soit possible.
Instances: La Vue schématique affiche le texte des entités instanciées en gras. Pour les noeuds, elle apparaîtra sur l'entité objet de base. Dans l'exemple illustré, Box02 et Box03 sont des instances.
