Pour modifier l'extension inférieure d'une élévation à l'aide de poignées

Cette procédure permet de modifier l'extension inférieure de toute élévation associée à la ligne d'élévation. Vous pouvez modifier l'extension inférieure de la ligne d'élévation avant ou après avoir créé une élévation associée. Si vous modifiez l'extension inférieure après avoir créé l'élévation, vous devez mettre à jour cette dernière pour pouvoir observer les modifications.

Vous pouvez aussi modifier l'extension inférieure d'une élévation à partir de la palette des propriétés.

  1. Dans le groupe de fonctions flottant Vue, cliquez sur la liste déroulante Vue Isométrique S-O.
  2. Sélectionnez la ligne d'élévation à modifier.
  3. Sélectionnez la poignée d'extension de modèle pour désactiver le mode de hauteur.

    Si vous utilisez le mode d'extension de modèle, l'extension inférieure sera par défaut à 1 pied en dessous du plan XY.

  4. Sélectionnez la poignée d'extension inférieure.

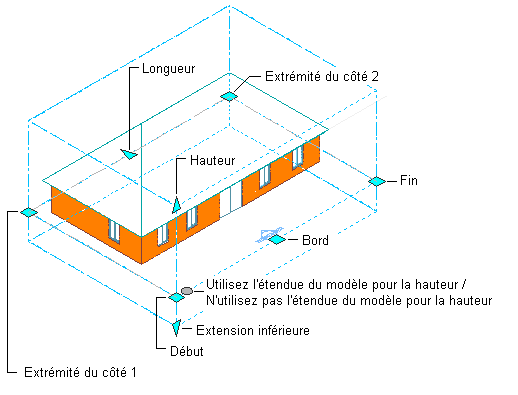

    Affichage des poignées d'élévation dans une vue 3D

  5. Faites glisser la poignée jusqu'à ce que vous obteniez l'extension inférieure souhaitée et cliquez une fois ou bien entrez une valeur.
  6. Cliquez avec le bouton droit de la souris, puis choisissez Désélectionner tout pour désactiver les poignées.
