Cette procédure permet de modifier la longueur de tout contour d'élévation associé à la ligne d'élévation. Vous pouvez modifier la longueur de l'élévation globale ou les longueurs de chaque côté du contour de l'élévation.
Vous pouvez modifier la longueur du contour d'élévation avant ou après avoir créé une élévation associée. Si vous modifiez la longueur après avoir créé l'élévation, vous devez mettre à jour cette dernière pour pouvoir observer les modifications.
Vous pouvez également définir la profondeur d'une élévation (c'est-à-dire sa longueur) en modifiant la longueur des côtés du contour de l'élévation à partir de la palette des propriétés.
- Sélectionnez la ligne d'élévation à modifier.
- Sélectionnez la poignée de longueur.

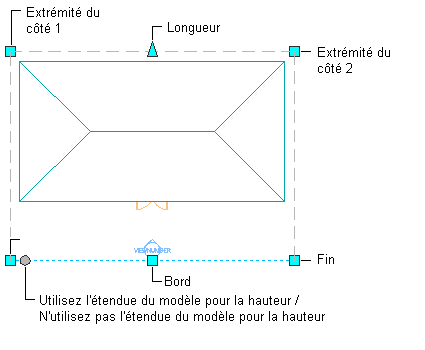

Affichage des poignées d'élévation dans une vue en plan
- Déplacez la poignée jusqu'à la longueur souhaitée et cliquez une fois.
La longueur du contour intégral de l'élévation est mise à jour.
- Pour modifier la longueur du côté 1 du contour de l'élévation, cliquez sur la poignée d'extrémité du côté 1.
Le Côté 1 commence au point de départ de la ligne d'élévation.
- Placez la poignée à l'emplacement désiré et cliquez une fois ou entrez une valeur sur la ligne de commande et appuyez sur la touche Entrée.
- Pour modifier la longueur du côté 2 du contour de l'élévation, cliquez sur la poignée d'extrémité du côté 2.
Le Côté 2 commence à l'extrémité de la ligne d'élévation.
- Placez la poignée à l'emplacement désiré et cliquez une fois ou entrez une valeur sur la ligne de commande et appuyez sur la touche Entrée.
- Cliquez avec le bouton droit de la souris, puis choisissez Désélectionner tout pour désactiver les poignées.
