La première étape dans la création d'une élévation consiste à tracer une ligne d'élévation par rapport au modèle. La ligne d'élévation définit l'étendue de la vue en élévation du modèle d'édifice.
Création d'un objet élévation à partir d'une ligne d'élévation
Lorsque vous créez une élévation à partir d'une ligne d'élévation, vous devez spécifier le type d'objet élévation créé.
| Lorsque vous créez... | Vous obtenez... |
|---|---|
| un objet élévation 2D | une projection orthogonale du modèle d'édifice. |
| un objet élévation 3D | la zone du modèle telle qu'elle est définie par la ligne d'élévation. |
Visualisation de la ligne d'élévation
Dans une vue en plan, la ligne d'élévation est affichée comme sur un document de construction.

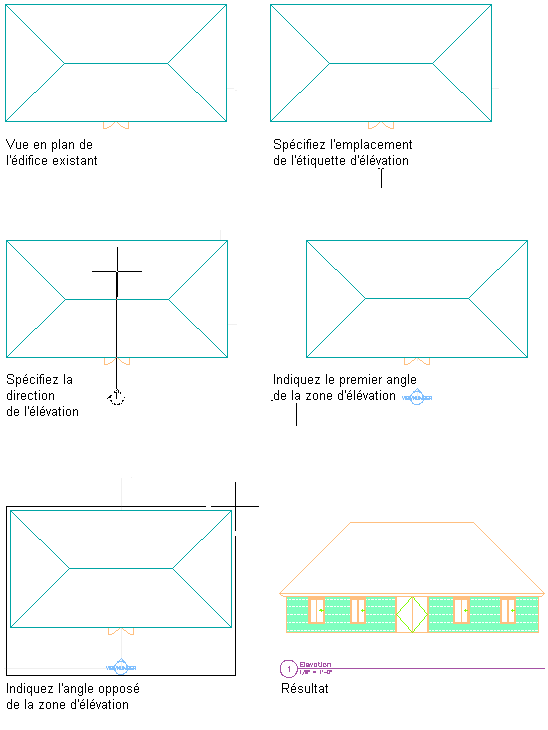

Création d'une élévation

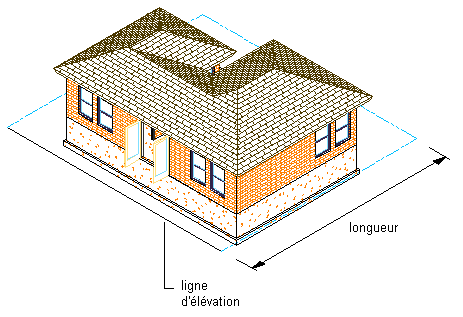

En vue isométrique, la ligne d'élévation est affichée avec un contour qui définit la profondeur de la vue en élévation.

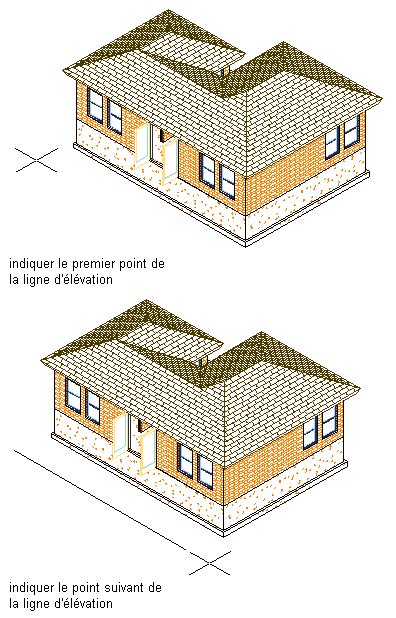

Création d'une ligne d'élévation en vue 3D
Ligne d'élévation obtenue en vue 3D
Modification de la ligne d'élévation
Vous pouvez modifier la ligne d'élévation afin de gérer l'élévation créée. A l'aide des poignées de la ligne d'élévation, vous pouvez modifier la hauteur et la forme de l'élévation. Vous pouvez également ajouter une extension inférieure à la coupe et créer des sous-divisions de coupe.
Vous pouvez modifier les propriétés de la ligne d'élévation avant la création de l'élévation. Il est possible également de changer les propriétés de la ligne d'élévation et de mettre à jour une élévation que vous avez déjà définie.
Utilisation de sous-divisions dans les élévations
Vous pouvez configurer des sous-divisions graphiques dans les propriétés de la ligne d'élévation. Ces sous-divisions sont ensuite ajoutées à l'élévation 2D ou 3D que vous créez. Les sous-divisions sont définies à certaines distances de la ligne d'élévation. Vous pouvez définir l'épaisseur de ligne et d'autres propriétés d'affichage des sous-divisions pour ajouter des niveaux de profondeur aux élévations. Par exemple, les épaisseurs de ligne peuvent varier d'une sous-division à une autre afin de suggérer leurs emplacements les unes par rapport aux autres.
