Palette Gestionnaire de projets

Affiche et organise des ensembles nommés de feuilles de dessin.

Méthodes d'accès

 Menu: Outils Palettes Gestionnaire de projets

 Menu: fenêtre Gestionnaire de projets

 Entrée de commande : Cmd-8

Résumé

Le gestionnaire du jeu de feuilles ne fonctionne pas parfaitement dans les cas suivants :

• Une commande est active.
• Aucun dessin n'est ouvert.
• Le projet est verrouillé ; ou
• Une présentation est verrouillé par un autre utilisateur.

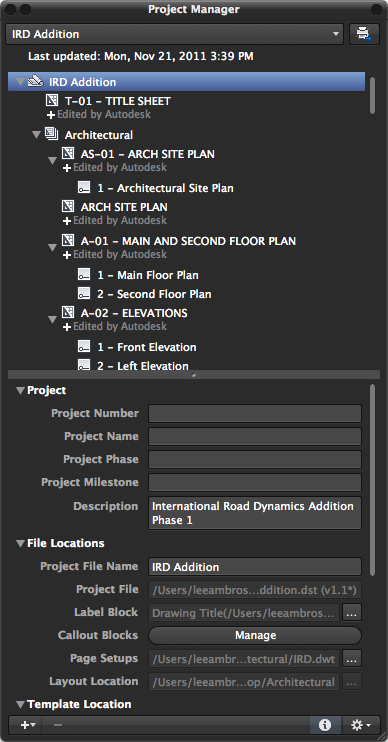

Composants du Gestionnaire de projets

La section suivante explique que chaque composant du gestionnaire de projet sont utilisés.

1. du menu contextuel.Répertorie tous les ouvrir et les derniers projets ouverts. Utilisez la liste pour basculer entre les projets ouverts.

2. Publier le projet . s'affiche et l'icône correspondante s'affiche dans la boîte de dialogue Publier, toutes les présentations dans le projet en cours.

3. vue arborescente du projet. affiche une liste organisée de toutes les présentations dans le projet en cours.

   Les actions suivantes peuvent être effectuées dans l'arborescence :

   • Cliquez deux fois sur une présentation ou une vue pour ouvrir le dessin associé.
   • Clic droit pour accéder aux menus contextuels des opérations appropriées à l'élément actuellement sélectionné. Pour plus d'informations, reportez-vous à la rubrique projet arborescence des menus contextuels .
   • Faites glisser les éléments dans l'arborescence pour les réorganiser.

4. volet Détails. affiche les propriétés de l'élément sélectionné dans l'arborescence. Cliquez sur le bouton Afficher les détails dans la partie inférieure du Gestionnaire de projets pour afficher les détails.

   Pour plus d'informations sur les propriétés répertoriées dans le volet Détails, reportez-vous à la rubrique

   • Propriétés de projet Propriétés du projet (gestionnaire de projets)
   • Présentation des propriétés Les propriétés de présentation (gestionnaire de projet)
   • Propriétés du groupe Propriétés du groupe (gestionnaire de projets)
   • propriétés de vue Propriétés de la vue (gestionnaire de projet)

5. Création d'action. affiche un menu contextuel qui vous permet de créer un nouveau projet, ou ajouter des présentations et des groupes pour le projet en cours.

   • Nouvelle présentation projet affiche la boîte de dialogue et crée une présentation dans le projet ou dans le groupe sélectionné.
   • Ajouter dessin existant. affiche la présentation dans le dessin et vous permet de sélectionner une présentation à partir d'un fichier de dessin à ajouter au projet.
   • Nouveau groupe. crée un nouveau groupe.
   • Créer un projet. affiche la boîte de dialogue Nouveau projet et crée un fichier DST.

6. Supprimer. permet de supprimer le groupe sélectionné ou la présentation dans le projet. Suppression d'une présentation ne supprime pas le fichier dessin associé.

7. Afficher/Masquer les détails. active ou désactive l'affichage du volet Détails.

8. action du projet. affiche un menu contextuel qui permet d'ouvrir, de fermer, ou un projet. Vous pouvez également contrôler la manière dont les présentations sont ouverts et renommé.

   • Ouvrir un projet. affiche la boîte de dialogue Ouvrir un projet et les informations du fichier DST dans le Gestionnaire de projets.
   • fermer le projet. fermer le projet en cours.
   • Publication par lot affiche la boîte de dialogue Publication par lot et ajoute la présentation sélectionnée, ou les présentations contenues dans le groupe sélectionné ou du projet.
   • gestionnaire des mises en page affiche le Gestionnaire des mises en page et vous permet de modifier les autres mises en page dans le projet en cours.
   • dessins ouverts au modèle. détermine si le nom de la présentation ou de l'espace objet courant lors de l'ouverture d'une présentation du projet dans le Gestionnaire de projets.
   • fichier . gère l'affichage de l'utilisateur qui a créé la présentation ou possède une présentation ouvert s'affiche en dessous de la présentation dans la vue arborescente du projet.
   • Nom de la synchronisation. gère l'attribution d'un nouveau nom à des fichiers de dessin (DWG), en modifiant le nom et numéro d'une présentation dans le Gestionnaire de projets.
     • de titre. lorsque cette option est activée, l'attribution d'un nouveau nom à une présentation dans le gestionnaire de projet, le nom de la présentation est modifié dans le fichier de dessin (DWG).
     • préfixe à la présentation. lorsque cette option est activée, l'attribution d'un nouveau nom à une présentation dans le gestionnaire de projet, le nom de la présentation est modifié dans le fichier de dessin (DWG) à un nouveau nom pour le titre de la présentation (< nombre ><Titre >.
     • Titre du dessin. lorsque cette option est activée, l'attribution d'un nouveau nom à une présentation dans le gestionnaire de projet modifie le fichier de dessin (DWG) et les noms de présentation.
     • préfixe à la présentation. lorsque cette option est activée, l'attribution d'un nouveau nom à une présentation dans le gestionnaire de projet modifie le fichier de dessin (DWG) ou le nom d'une présentation dans un nouveau nom pour le titre de la présentation (< nombre ><Titre >.
