Crée des copies d'objets organisés dans un réseau 2D ou 3D.
Méthodes d'accès
Bouton
Menu:
Barre d'outils : Jeu d'outils Dessin Groupe d'outils Copier Icône déroulante RéseauRésumé

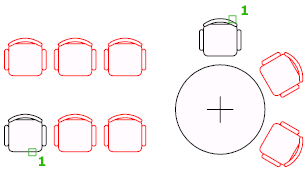

Vous pouvez créer des copies d'objets dans un réseau rectangulaire, polaire ou de trajectoires espacé régulièrement.
La variable système DELOBJ détermine si les objets source du réseau sont supprimés ou conservés après la création du réseau.
Si vous entrez -reseau sur la ligne de commande, des options s'affichent.
Liste des invites
Les invites suivantes s'affichent.
Choix des objets : Utilisez une méthode de sélection d'objets.
Entrez le type de réseau [Rectangulaire/Trajectoire/POlaire] <Rectangulaire>: Entrez une option ou appuyez sur Entrée.
- Rectangulaire
-
Répartit les copies de l'objet sélectionné selon une combinaison de lignes, de colonnes et de niveaux (de la même façon que la commande RESEAURECT).
- Trajectoire
-
Répartit uniformément les copies de l'objet sélectionné le long d'une trajectoire ou d'une partie de trajectoire (de la même façon que la commande TRAJECTOIRERESEAU).
- Polaire
-
Répartit uniformément les copies de l'objet sélectionné de façon circulaire autour d'un centre ou d'un axe de rotation (de la même manière que la commande RESEAUPOLAIRE).
