Delta X et Delta Y

Point: Delta X et Delta Y

Ajoutez un point situé selon un décalage et une altitude donnés par rapport à un autre point.

Propriétés

Spécifiez les paramètres suivants dans le groupe de fonctions Properties.

Point
Point Number	Spécifie le numéro du point. Vous pouvez modifier le numéro du point généré automatiquement.
Point Codes	Spécifie les codes affectés au point.
Type de géométrie de point
Type	Spécifie le type du point : Angle et Delta X Angle et Delta Y Angle et Distance Delta X et Delta Y Delta X sur Surface Interpolate Point Slope et Delta X Slope et Delta Y Slope à Surface
Propriétés de la géométrie de point
From point	Spécifie le point par rapport auquel les valeurs Delta X et Delta Y sont définies.
Delta X	Spécifie la valeur de décalage à partir du point spécifié dans la rangée From point. Cliquez sur [...] pour ouvrir l'éditeur d'expressions, dans lequel vous pouvez saisir ou calculer une valeur.
Delta Y	Spécifie la différence d'altitude à partir du point spécifié dans la rangée From point. Cliquez sur [...] pour ouvrir l'éditeur d'expressions, dans lequel vous pouvez saisir ou calculer une valeur.
Lien
Add Link To From Point	Trace un lien à partir du point spécifié dans la rangée From point vers le point courant.
Name	Indique le nom du lien.
Codes	Spécifie les codes affectés au lien.
ApplyAOR	Indique si le dévers ou le dévers de rail est appliqué au lien. Remarque : La case à cocher ApplyAOR a une incidence sur l'affichage de l'élément de profil type dans Subassembly Composer et le comportement de l'élément de profil type lorsqu'il est utilisé dans Autodesk Subassembly Composer. Vous pouvez utiliser l'onglet Superelevation ou Cant pour définir les valeurs d'aperçu de l'effet du dévers ou du dévers de rail pour l'élément de profil type dans le groupe de fonctions Preview. Vous pouvez utiliser l'onglet Input/Output Parameters pour ajouter des paramètres importés dans Autodesk Subassembly Composer lors de l'importation de l'élément de profil type.
Divers
Comment	Indique des remarques concernant le point. Des commentaires peuvent être affichés dans le groupe de fonctions Preview.

Exemples

Pour consulter des exemples d'utilisation de cet élément de géométrie, ouvrez le fichier d'exemple PKT suivant :

Point Delta X and Delta Y Example.pkt

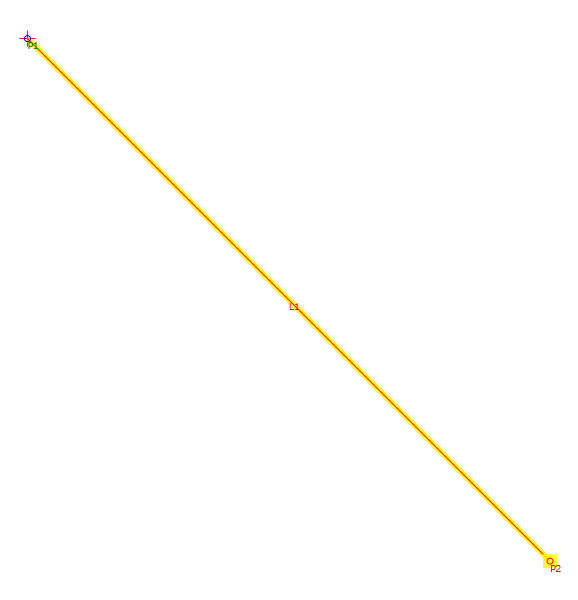

Dans cet exemple, P1 est situé au niveau de l'origine. P2 est créé avec un décalage de 1 et une altitude de -1 par rapport à P1. Pour consulter les paramètres, sélectionnez le point Delta X et Delta Y dans l'organigramme, puis examinez le groupe de fonctions Properties.
