Pour concevoir les poutrelles précontraintes à l'aide de l'analyse de poutrelle de ligne (aperçu)

L'analyse de poutrelle de ligne vous permet d'examiner, ajuster et valider la conception de toutes les poutrelles précontraintes pour tout pont en béton que vous sélectionnez. Affichez les résultats initiaux dans la zone de dessin ou achetez la documentation (au format PDF) avec des crédits Cloud.

Sélectionnez un pont et ajoutez des informations à propos de votre projet à l'aide de la carte de ressource de l'analyse de poutrelle de ligne. Une fois que vous avez saisi les informations liées au projet, cliquez sur Démarrer l'analyse dans la carte de ressource de l'analyse de poutrelle de ligne. Les informations de projet que vous entrez s'affichent dans la cartouche de la documentation de la conception de poutrelle détaillée.

Remarque : Affichez la liste de lecture vidéo Bridge Design pour plus d'informations.

Pour ajouter des informations de projet

1. Sélectionnez la conception de pont de votre choix.
2. Cliquez sur .
   Remarque : Le tablier de pont est automatiquement masqué pour que vous puissiez vous concentrer sur les poutrelles. Pour activer ou désactiver la visibilité du tablier, cliquez sur
3. Cliquez sur Informations sur le projet dans la carte de ressource de l'analyse de poutrelle de ligne.

   Entrez les valeurs pour le nom du projet, le nom de société et l'adresse dans le groupe de fonctions Informations sur le projet qui s'affiche. Les informations de projet que vous spécifiez s'affichent dans la cartouche de la documentation de la conception de poutrelle détaillée que vous pouvez acheter. Vous pouvez également télécharger un fichier de logo. Lorsque vous avez terminé, fermez le groupe de fonctions Informations sur le projet.

Pour concevoir les poutrelles précontraintes à l'aide de l'analyse de poutrelle de ligne

Une fois que vous avez saisi les informations du projet, lancez l'analyse.

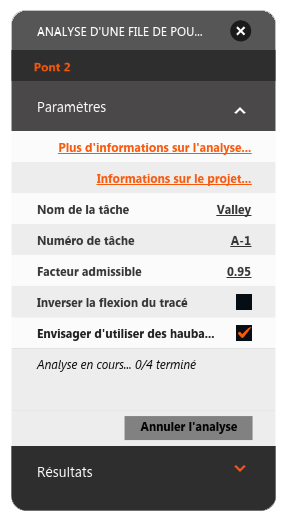

1. Entrez un nom et un numéro de tâche dans la carte d'analyse de poutrelle de ligne.
2. Sélectionnez Inverser la flexion du tracé ou laissez cette option désactivée. Cela n'a pas d'incidence sur les résultats de la zone de dessin.

   Inverser la flexion du tracé affecte les représentations graphiques que vous recevez dans la documentation de conception de poutrelle détaillée si vous choisissez d'acheter le rapport complet. Inverser la flexion du tracé change la direction des moments de flexion, mais ne permet pas de modifier la direction des moments de torsion.

3. Cliquez sur Démarrer l'analyse.
   Le service permet de commencer l'exécution de l'analyse sur chaque de poutrelle de votre pont.



   Votre analyse de poutrelle de ligne peut prendre quelques minutes à charger.
4. Lorsque l'analyse est terminée, vous pouvez placer le curseur sur les poutrelles individuelles pour afficher les résultats de la zone de dessin.
   Remarque : InfraWorks 360 identifie dans la zone de dessin si toutes les poutrelles de votre pont répondent aux exigences de conception.

   • Si une poutrelle surpasse les paramètres de conception, elle sera mise en surbrillance en rose sur votre pont.
   • Si une poutrelle est proche de surpasser l'analyse des paramètres de conception, elle sera mise en surbrillance en orange sur votre pont.
   • Si une poutrelle satisfait aux exigences des paramètres de conception, elle n'est pas mise en surbrillance.

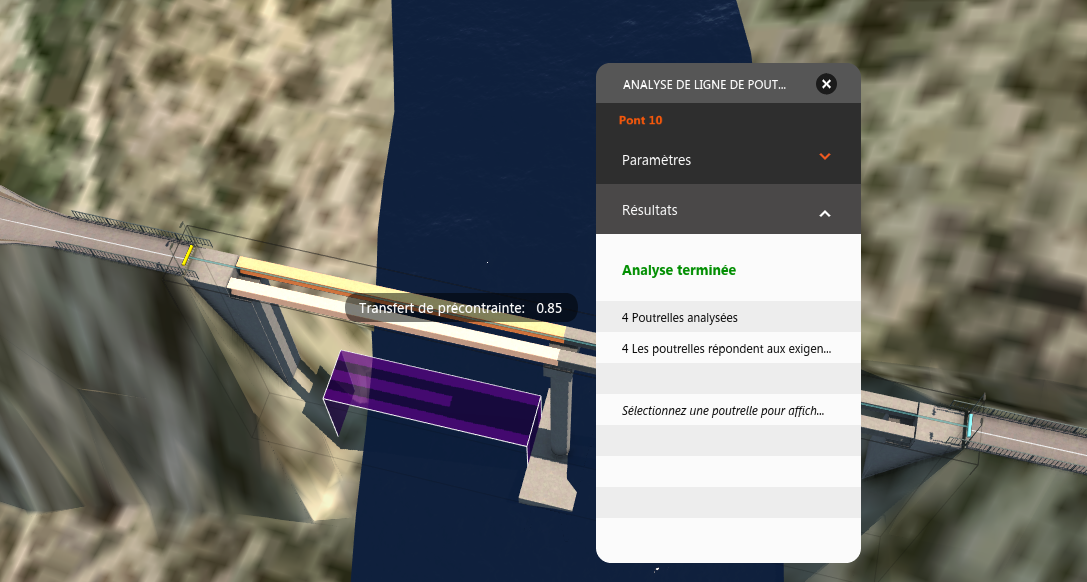

   Dans l'exemple ci-dessous, toutes les poutrelles répondent aux exigences des paramètres de conception. Placez le curseur au-dessus de la poutrelle affiche un rapport de performance de transfert de 0.77, ce qui représente la conception sur la valeur admissible à la position critique le long de la poutre.

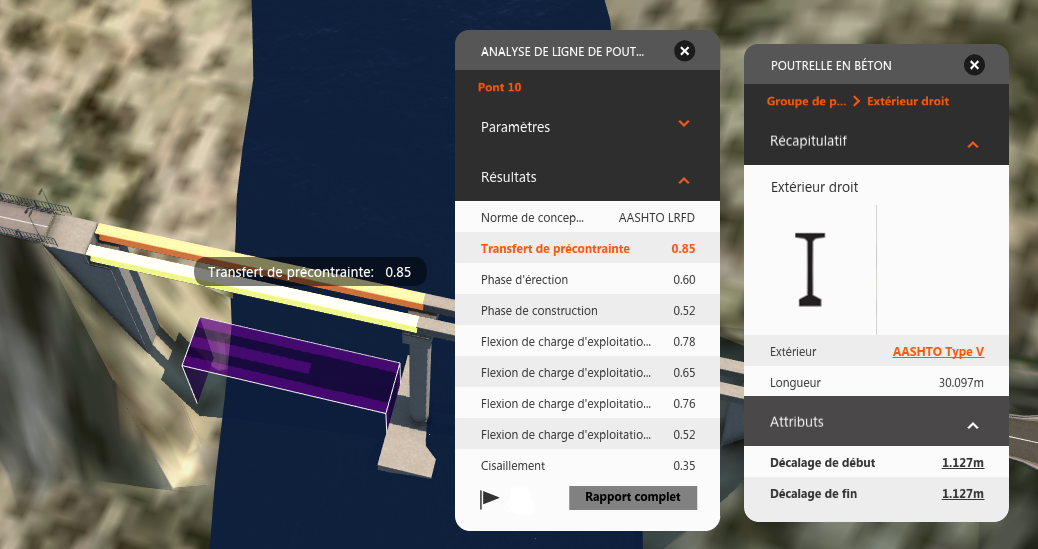

5. Sélectionnez une poutrelle pour afficher les résultats de son analyse à l'aide de la carte de ressource de la zone de dessin.


Pour examiner les résultats de l'analyse de la poutrelle de ligne

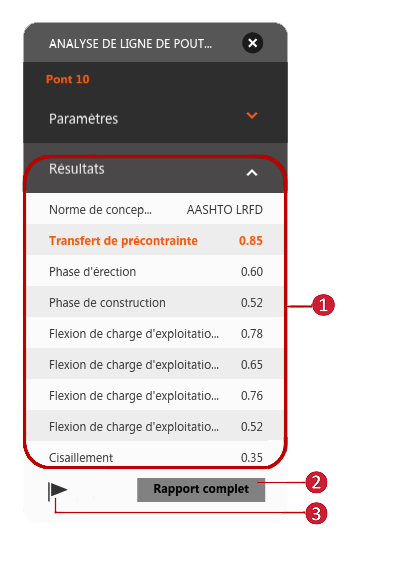

Les résultats principaux peuvent être consultés dans la carte de ressource de la zone de dessin. Cette option ne requiert pas de crédits Cloud. Vous pouvez apporter des modifications à votre conception de pont dans la zone de dessin et relancer à nouveau l'analyse dans la zone de dessin autant de fois que vous le souhaitez avant de vous acheter un rapport complet. Normes de conception : l'analyse de poutrelle de ligne effectue l'analyse sur toutes les poutrelles précontraintes de pont à l'aide de la norme de conception. Vous pouvez modifier les normes de conception pour un pont à tout moment. Rapports de performances : les résultats d'analyse suivants sont des rapports de performances qui représentent la conception sur la valeur admissible à la position critique le long de la poutrelle sélectionnée : Transfert de précontrainte : conception au transfert de la précontrainte vers le stade de la poutrelle. Phase de construction : conception au placement de la poutrelle précontrainte en position. Phase de construction : conception à la projection du plancher (et des diaphragmes, le cas échéant). Flexion de charge : Résistance : + ve Résistance/conception d'état ultime pour la flexion positive/fléchissement vers le haut maximal Flexion de charge : Résistance : - ve Résistance/conception d'état ultime pour la flexion négative/fléchissement vers le haut maximal Flexion de charge d'exploitation: Service I/III: + ve : service/conception d'état de capacité pour la flexion positive/fléchissement vers le haut maximal Flexion de charge d'exploitation: Service I/III: - ve : service/conception d'état de capacité pour la flexion négative/fléchissement vers le haut maximal Cisaillement : capacité de conception de cisaillement le long de la longueur de la poutrelle. Lorsque vous êtes prêt, vous pouvez utiliser des crédits Cloud pour acheter la documentation de conception de poutrelles d'un pont sélectionné. Avant de vous acheter le rapport complet, vous pouvez visualiser ou télécharger un exemple entier au format PDF. Voir Exemple de rapport d'analyse de poutrelle de ligne. Lorsque vous sélectionnez Afficher le rapport complet, InfraWorks 360 crée une proposition dans votre modèle pour que vous puissiez comparer des conceptions. Le rapport contient : Récapitulatif de conception de poutrelle Calculs de conception de poutrelle Calculs de facteur de distribution de charge transversale Enveloppes de charge de l'analyse Données du modèle analytique Remarque : Lorsque vous achetez le rapport complet, l'analyse de poutrelle de ligne génère un modèle complet de votre pont que vous pouvez ouvrir et utiliser dans la version autonome d'Autodesk Structural Bridge Design. Une fois que vous avez terminé l'analyse de poutrelle de ligne, cliquez sur l'icône en regard du bouton Obtenir le rapport. Si vous avez installé Autodesk Structural Bridge Design 2016, le modèle de poutre de ligne contenant la poutrelle sélectionnée sera ouvert directement dans l'application de sorte que vous puissiez poursuivre la conception détaillée. Si vous ne l'avez pas installée, vous serez dirigé vers un site Web qui vous permettra d'en savoir plus sur Autodesk Structural Bridge Design. Affiche le journal de messages.

Informations supplémentaires

Voir Autodesk A360 Questions fréquemment posées sur les crédits Cloud pour plus d'informations sur les crédits Cloud.
