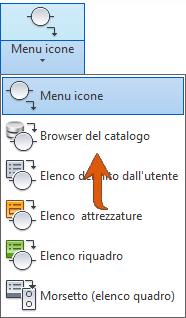

Browser del catalogo
Il Browser del catalogo è la nuova interfaccia per l'accesso al contenuto del catalogo. Il Browser del catalogo è basato sulle ricerche. Immettere i criteri di ricerca ed effettuare la selezione da un elenco di valori di catalogo corrispondenti.
Il browser può essere utilizzato nelle seguenti modalità:
- Modalità di inserimento: consente di inserire un componente selezionando un valore di catalogo. Il Browser del catalogo è una tavolozza non modale, ovvero può rimanere aperta sullo schermo mentre vengono utilizzati altri comandi. Può essere ancorata, ridimensionata e impostata su Nascondi automaticamente.
- Modalità di ricerca: assegna un valore di catalogo ad un componente. Quando si assegna un valore di catalogo ad un componente, il Browser del catalogo è una finestra di dialogo modale, quindi non permette di utilizzare altri comandi.
- Modalità di modifica:: modifica il database di catalogo. Il database di catalogo può essere modificato in modalità di inserimento o in modalità di ricerca. Modificare le informazioni di base del catalogo e i valori associati con un valore di catalogo, ad esempio elenchi di pin, proprietà dei morsetti ed elenchi di conduttori.
Modulo aggiuntivo Browser del catalogo per Autodesk Inventor
Il Browser del catalogo di AutoCAD Electrical è disponibile anche all'interno di Inventor. Il Browser del catalogo elettrico consente di accedere allo stesso database di catalogo di AutoCAD Electrical. Associare parti 3D ai valori di catalogo e inserire tali parti selezionando il valore di catalogo dal Browser del catalogo. Le funzionalità di modifica del database di catalogo sono disponibili anche utilizzando il Browser del catalogo in Inventor.
Il Browser del catalogo elettrico è disponibile anche nell'ambiente Cavi e cablaggi.
- Selezionare una parte elettrica dai dati di cablaggio importati, quindi inserire la parte associata al valore di catalogo corrispondente dal Browser del catalogo elettrico.
- Inserire una parte dal Browser del catalogo elettrico e assegnare alla parte i dati relativi a cavi e cablaggi.

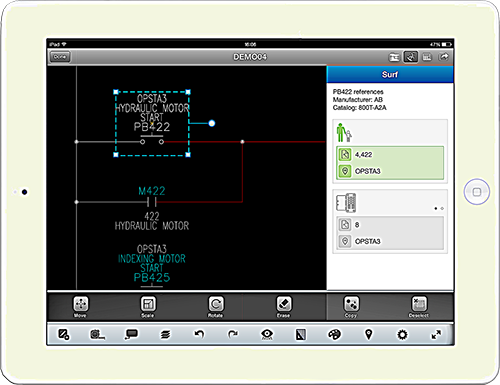

App AutoCAD Electrical per dispositivi mobili
La nuova app AutoCAD Electrical per dispositivi mobili consente di connettersi ai progetti di AutoCAD Electrical da qualunque posizione.
- Si integra con Autodesk A360 o altri sistemi di memorizzazione nel cloud per consentire un accesso rapido a progetti e disegni.
- Offre anche l'integrazione con l'app AutoCAD 360 per dispositivi mobili.
- Permette di utilizzare Feed progettazione per finalità di revisione e collaborazione.
- Include funzionalità di navigazione del progetto permettendo l'esplorazione di componenti, morsetti e frecce di segnale.
I progetti e i disegni che si trovano nella cartella di Autodesk A360 vengono istantaneamente spostati sul sito Web di Autodesk 360. I progetti che non si trovano nella cartella di Autodesk A360 possono essere caricati sul sito Web di Autodesk A360 o in altri sistemi di memorizzazione nel cloud, in modo da essere utilizzabili dall'app per dispositivi mobili.
Pubblicazione in formato PDF con collegamenti ipertestuali
I disegni possono essere pubblicati nel formato di file PDF a più pagine con collegamenti ipertestuali. È possibile aprire i file PDF e utilizzare i collegamenti ipertestuali per:
- Passare tra componenti principali e secondari dello schema correlati.
- Passare tra componenti principali e PLC dello schema e layout del quadro correlati.
- Passare tra componenti unifilari e componenti dello schema correlati.
- Passare tra morsetti del quadro e dello schema correlati.
- Seguire una rete di fili tra le frecce di segnale.
- Seguire i riferimenti incrociati autonomi

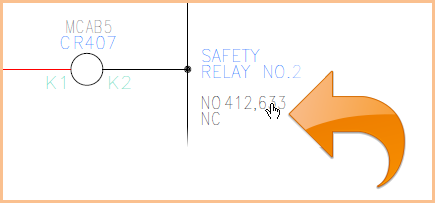

Passare ad un componente secondario specifico

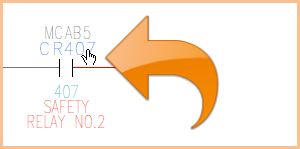

Passare al componente principale
Taglia, Copia, Incolla
Sono disponibili nuovi comandi che consentono di tagliare, copiare e incollare gli oggetti elettrici da un disegno all'altro. Selezionare gli oggetti da tagliare o copiare negli Appunti. Selezionare un punto base per gli oggetti. Incollare gli oggetti nello stesso disegno o in un altro disegno utilizzando il punto base per posizionarli correttamente.

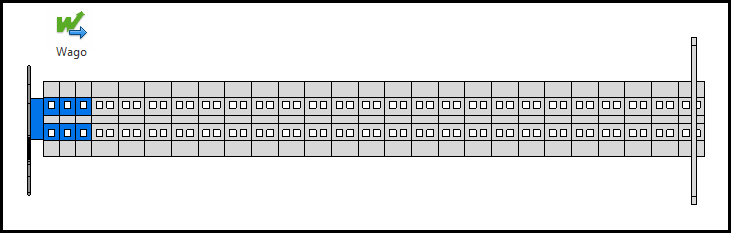

Esportazione di morsettiere nelle applicazioni Wago® e Phoenix Contact
È possibile esportare nelle applicazioni Wago e Phoenix Contact informazioni relative ai morsetti quali codici di catalogo, numeri dei morsetti, codici di installazione e di posizione, contrassegni, quantità, componenti di riserva e accessori di una morsettiera. Inoltre è possibile assegnare i codici di catalogo dei contenuti Wago e Phoenix Contact direttamente all'interno del progetto. Utilizzare il comando di esportazione in Wago o Phoenix Contact per esportare le morsettiere in un file XML da importare nell'applicazione esterna. L'interoperabilità tra AutoCAD Electrical e le applicazioni esterne garantisce un trasferimento dei dati accurato in modo da ridurre possibili errori progettuali.
Wago® Proserve Smart Designer
Phoenix Contact Clip Project

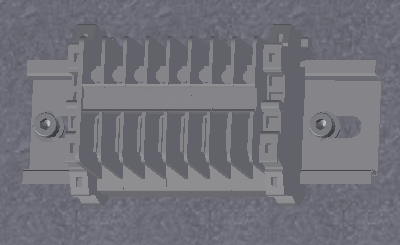

Nell'applicazione del fornitore, salvare la morsettiera da inserire in un assieme di Inventor.

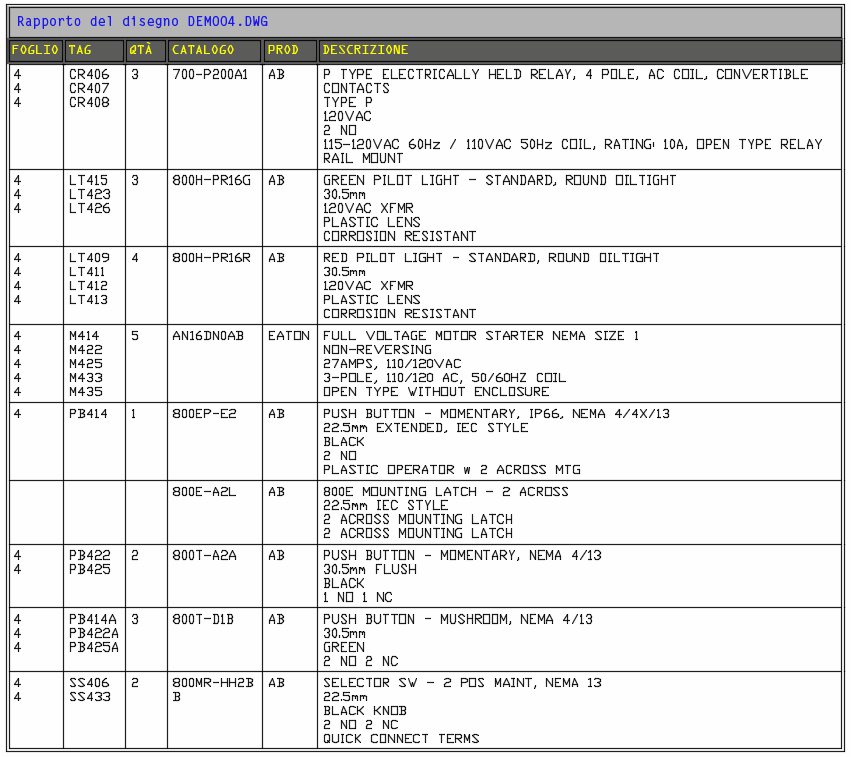

Tabelle di rapporti
Impostazione formato rapporto ora consente di selezionare uno stile di tabella per le tabelle dei rapporti. In precedenza, l'aspetto di una tabella di rapporto era controllato da singole impostazioni quali altezza del testo, stile del bordo e opzioni del titolo. Applicando uno stile di tabella ad una tabella di rapporto è ora possibile controllare anche altre impostazioni quali i margini delle celle, l'altezza del testo del titolo e delle intestazioni e altro ancora.
Percorso delle librerie nei file di progetto
I percorsi standard dei simboli nelle librerie vengono ora salvati nel file di progetto in modo da essere aggiornati automaticamente in caso di nuova release. In precedenza se il percorso della libreria nel file di progetto era "C:\Utenti\Pubblica\Documenti\Autodesk\Acade 2014\Libs\jic125", il file di progetto doveva essere aggiornato manualmente a "C:\Utenti\Pubblica\Documenti\Autodesk\Acade 2015\Libs\jic125" in caso di una nuova release.
I percorsi delle librerie dei simboli utilizzano ora una variabile per indicare il percorso della libreria di default, ad esempio %SL_DIR%jic125/,%SL_DIR%jic125/1-/.
Post-elaborazione definita dall'utente nei rapporti
È ora possibile definire un'opzione di post-elaborazione definita dall'utente nel formato file .SET. Utilizzare il comando Impostazione formato rapporto per aggiungere le opzioni per un determinato rapporto. Se in un file .SET è definita un'opzione di post-elaborazione, quest'ultima viene eseguita automaticamente prima che il rapporto venga visualizzato nella finestra di dialogo Generatore di rapporti. È inoltre possibile generare Rapporti automatici mediante file .SET del rapporto contenenti opzioni di post-elaborazione.
Per ogni tipo di rapporto sono disponibili file .lsp e .dcl di post-elaborazione. Alcuni di questi file contengono esempi di opzioni di post-elaborazione definita dall'utente, che è possibile utilizzare per creare funzioni personalizzate.
Miglioramenti vari
- I simboli della libreria e il contenuto del catalogo Allen-Bradley sono stati arricchiti.
- Sul sito Web di Autodesk Exchange Apps è disponibile l'utilità HP/kW Converter per il database di catalogo.
- La finestra di dialogo Contrassegni in uso ora include le colonne Installazione e Posizione che permettono di identificare più facilmente i componenti.
- In Impostazione cartiglio e Aggiornamento cartiglio sono state aggiunte le opzioni Foglio successivo e Foglio precedente.
Aggiornamenti della Guida
- La pagina Apprendi in Nuova scheda sostituisce la schermata di benvenuto. Tutti i video sulle caratteristiche essenziali possono essere avviati dalla pagina Apprendi.
- Il Sommario è ora incentrato su procedure e operazioni.
- In fondo ad ogni pagina sono disponibili collegamenti ad argomenti concettuali, procedure e guide di riferimento.
- Nelle pagine della Guida fare clic sull'icona o sull'adiacente collegamento Trova per localizzare un comando nella barra multifunzione, ad esempio Trova.
Verrà visualizzata una freccia indicante il comando nella barra multifunzione.
