Switch
Consente di specificare fino ad 11 opzioni di geometria, la cui applicazione dipende dal risultato di un'espressione specificata.
Nelle condizioni switch è possibile utilizzare stringhe o enumerazione.
Specificare i parametri seguenti nel gruppo Properties.
 nel diagramma di flusso. | Varie | |
| Expression | Consente di specificare l'espressione che definisce la geometria.  Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore.  |
Specificare i parametri seguenti nel gruppo Properties.
 Switch alla geometria corrispondente nel diagramma di flusso. | Varie | |
| Case | Consente di specificare l'espressione o l'espressione o l'elemento di enumerazione che indica la geometria. |
| Is Default Case | Consente di specificare se viene utilizzata l'impostazione Case nel caso non sia selezionato alcun valore o sia selezionato un valore non valido. |
Per vedere un esempio dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:
Switch Example.pkt

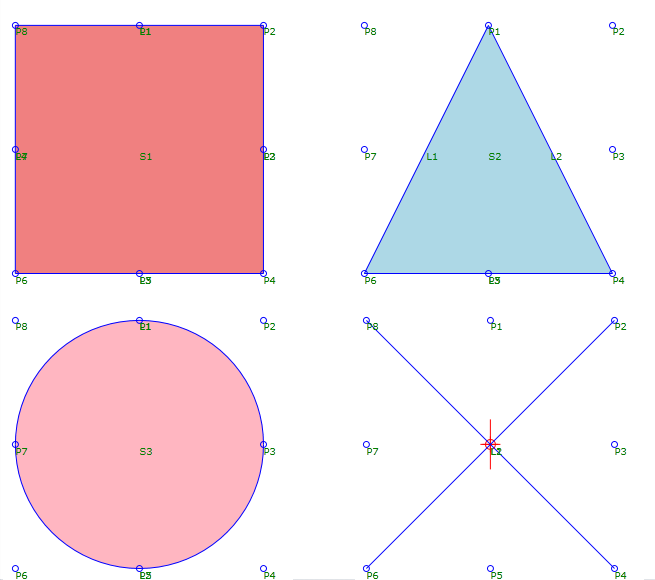

In questo esempio viene presentata una serie di punti intorno al perimetro dell'origine. La geometria viene disegnata in base al parametro Shape disponibile nella scheda Input/Output Parameters. Per ottenere una forma è necessario immettere una delle seguenti stringhe:
Se si immette un valore diverso da quelli indicati, viene utilizzata l'impostazione di default, ossia una X.

Per vedere un esempio dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:
Enumeration Example.pkt

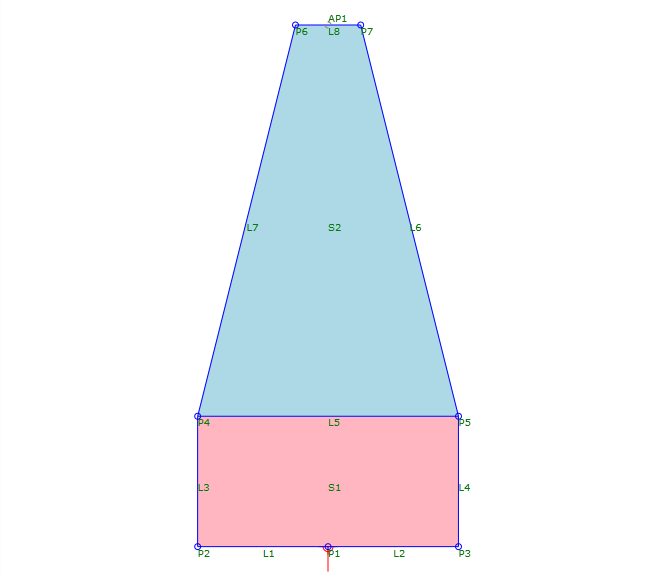

Nel file PKT di esempio è illustrato un componente sezione tipo che rappresenta una barriera.
 Switch che consente la selezione tra quattro tipi di barriera standard. I tipi di barriera vengono controllati mediante il valore Default Value disponibile nel parametro BarrierType.
  sequenze sono utilizzati valori di variabili per definire i valori dei parametri per i singoli tipi di barriera.
