È possibile eseguire un'ispezione visiva e verificare i dati relativi alla linea piezometrica e alla linea dei carichi totali del tratto di condotte selezionato. Ciò consente di individuare condotte sovraccariche e pozzetti di ispezione allagati. Regolare l'impostazione di AEP in base alle prestazioni del modello in diverse condizioni di livello dell'acqua piovana.
- Se lo strumento Ridimensiona rete di drenaggio non è stato eseguito dopo aver apportato modifiche, eseguirlo.
Fare clic su
- Fare clic su
, Analizza prestazioni.

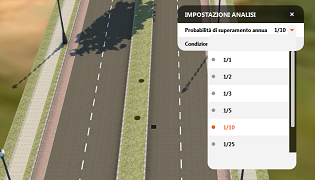

- Se lo si desidera, prima di selezionare il primo connettore condotta, regolare l'impostazione di AEP secondo le esigenze. Impostazione di default = 1/10.
- Seguire le istruzioni fornite nelle descrizioni comando nella parte inferiore dell'area di disegno.
- Selezionare un primo connettore condotta. (La selezione produce un'evidenziazione di colore giallo).
Per modificare la selezione di un connettore condotta prima di iniziare l'analisi, fare clic di nuovo sul connettore per deselezionarlo, quindi selezionarne un altro.

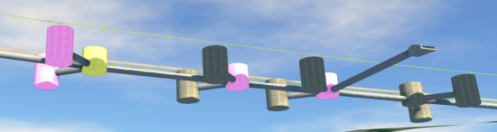

- Selezionare un secondo connettore tra quelli idonei. (Evidenziazione di colore viola).

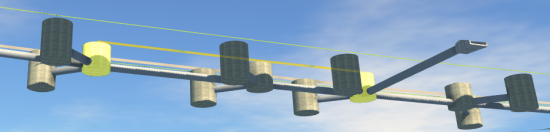

- Il tratto di condotte da analizzare viene ora contrassegnato mediante due connettori di colore giallo.
- Premere INVIO per avviare l'analisi.
Con l'esecuzione di Analizza prestazioni:

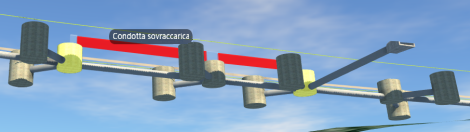

- Alle condotte sovraccariche o ai pozzetti di ispezione allagati eventualmente presenti viene aggiunta un'etichetta.

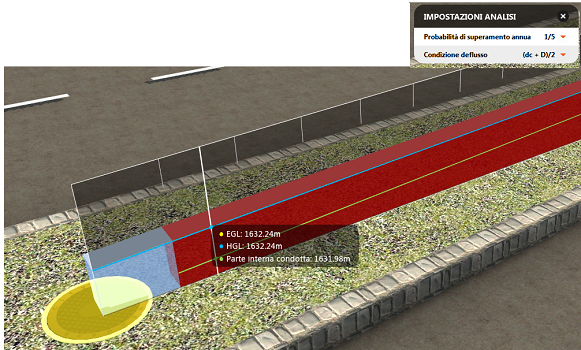

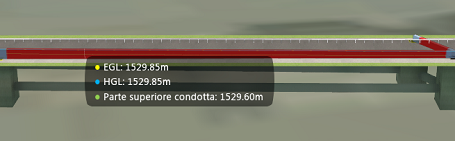

- Viene eseguita un'analisi visiva della linea piezometrica e della linea dei carichi totali, misurate rispetto alla parte interna della condotta. Per verificare i dati, spostare il cursore sulla barra verticale lungo il riquadro di delimitazione tratteggiato.
Barra azzurra: profondità dell'acqua nella condotta (da non confondersi con la portata), che corrisponde alla linea piezometrica.
Linea verde: parte interna della condotta.
Linea gialla: linea dei carichi totali.
