Informazioni sulle reti di drenaggio

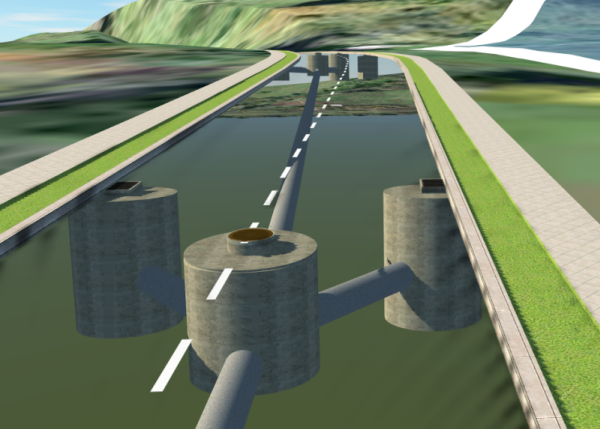

È possibile modellare una rete di drenaggio, inclusi i canali di scarico, mediante progettazione basata sull'analisi e regole di spaziatura. Creare una bozza di progetto in base ad una strada di progettazione o creando una rete con strutture diverse da una strada. Perfezionare e ridimensionare le strutture nella rete. È possibile gestire i dati del contenuto relativi alle precipitazioni, analizzare le prese e valutare le prestazioni idrauliche dei tratti di condotte selezionati. Si può inoltre generare una tabella che illustra le quantità di materiale necessarie.

Due metodi per creare una rete di drenaggio:

• Utilizzare Aggiungi rete di drenaggio, lo strumento presente nel menu di scelta rapida della strada di progettazione, aggiungere una bozza iniziale di layout di drenaggio per la strada di progettazione o a componenti selezionata. Regolare le strutture e i materiali di drenaggio, tra cui i canali di scarico, in base alle esigenze.
  Nota: Le prese vengono posizionate solo se la strada selezionata utilizza uno stile con una carreggiata di tipo Cordolo.

Oppure:

• Utilizzare , Rete di drenaggio, per creare una rete in un punto qualsiasi, ad eccezione di una strada. Aggiungere condotte, prese, pozzetti di ispezione o canali di scarico, uno o più alla volta. È possibile collegare queste strutture ad una rete basata su strade di progettazione.

Scegliere le strutture di componenti da un catalogo di parti che può essere condiviso con Autodesk AutoCAD Civil 3D. Drainage Design fornisce un catalogo di default. Mediante Project Kameleon (anteprima), è possibile creare un catalogo di parti personalizzato.

Quando si è soddisfatti del layout, inclusa la posizione dei canali di scarico, eseguire Ridimensiona rete di drenaggio. Questo strumento esegue nuovamente l'analisi di rete e regola i diametri delle condotte, le pendenze e le dimensioni delle strutture interrate interessati dalla modifica. Questo strumento è particolarmente utile se si sposta un canale di scarico.

Nota: Ridimensiona rete di drenaggio, inoltre, è disponibile in due versioni:

• ridimensiona i pozzetti collegati in un'unica rete, che comprende una rete separata da una strada di progettazione. Utilizzare Evidenzia rete di drenaggio per visualizzare le estensioni di una rete.
• La versione della strada di progettazione (o a componenti), presente nel menu di scelta rapida della strada di progettazione selezionata, consente di ridimensionare le strutture collegate a tutte le reti lungo la strada.

Progettazione basata sull'analisi e ridimensionamento delle strutture

Drainage Design utilizza regole e calcoli standard del settore per offrire una progettazione basata sull'analisi. Tali dati e standard includono dati sulla portata del bacino idrografico, calcoli del deflusso tramite il metodo razionale, nonché coefficiente di Manning, coefficiente relativo alla pendenza delle strade e coefficiente IDF (Intensity-Duration-Frequency) per le precipitazioni. È possibile modificare l'impostazione di AEP (default = 1/10) per esaminare tratti di condotte in diverse condizioni di livello dell'acqua piovana. È possibile sostituire le decisioni di Drainage Design per adattarsi alle esigenze del modello. È possibile visualizzare tali dati nell'area di disegno o nella scheda delle risorse relativa alla struttura di drenaggio.

Gestisci dati contenuto precipitazioni

Mediante , Contenuto precipitazioni, è possibile assegnare dati di precipitazioni specifici per un modello, in modo da ottenere una progettazione più precisa del drenaggio. Include tre modelli di esempio predefiniti, che è possibile personalizzare: BDE, Tabulare e ANZ.Polynomial (utilizzato in Australia e Nuova Zelanda).

Quantità di materiale necessarie

Lo strumento Quantità consente di generare un elenco che illustra le quantità di tombotti, prese, pozzetti di ispezione, tubazioni e canali di scarico necessarie per la strada di progettazione con rete di drenaggio sottofondo selezionata.
