Nell'area di disegno è possibile esaminare visivamente la captazione, la diffusione e la portata passante. Nella scheda delle risorse della presa, in Analisi, è possibile visualizzare i dati relativi alla presa, tra cui coefficiente di deflusso, portata di progetto, portata intercettata ed efficienza (percentuale). In Drainage Design i dati vengono ricalcolati in tempo reale, mentre è in corso la modifica della posizione o delle dimensioni della presa.
Selezionare una presa per visualizzare l'analisi delle sue prestazioni:

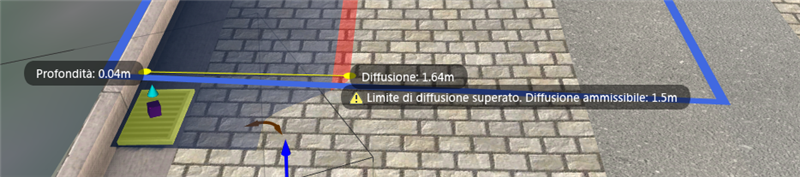

- Nell'area di disegno, analizzare la captazione, la diffusione e la portata passante. Spostare il cursore sul bordo della linea di diffusione della presa per visualizzare i dati.
- Nella scheda delle risorse della presa, attivare la funzionalità Superficie tributaria e diffusione (se non attivata); verificare l'efficienza della presa (percentuale) e i dati correlati.
L'analisi presa viene effettuata in tempo reale, mentre si lavora. Quando si sposta una presa o se ne modifica la dimensione o il materiale, l'analisi riflette tali modifiche nell'area di disegno e nella scheda delle risorse.
Analisi presa e strade a componenti

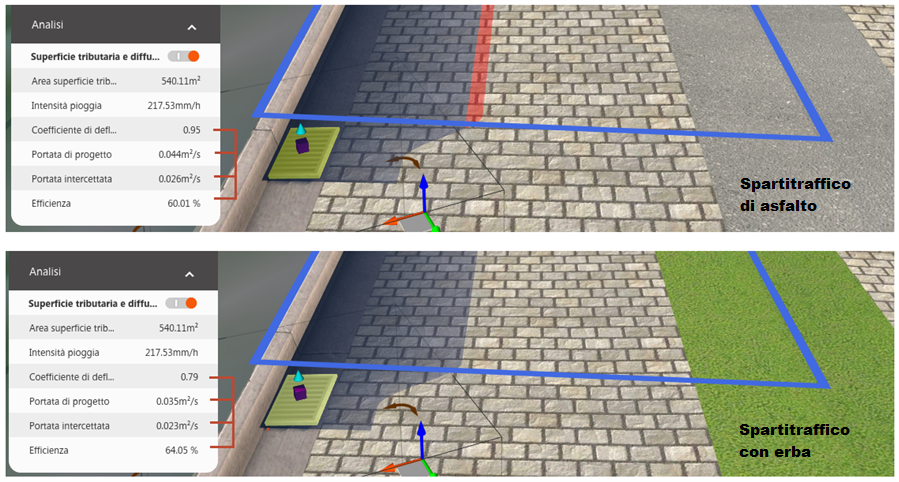

L'analisi presa tiene conto delle differenze in coefficienti di deflusso per diversi tipi di materiali utilizzati in una strada. Nel confronto sottostante, i dati di analisi nella scheda delle risorse mostrano l'effetto della sostituzione di uno spartitraffico inclinato di asfalto con uno spartitraffico con erba mantenendo invariate la presa e le condizioni. Notare che il valore di diffusione ottenuto utilizzando l'asfalto supera la diffusione consentita consigliata (area rossa). In questo caso, il passaggio ad uno spartitraffico ricoperto d'erba corregge questa condizione.
