È possibile modificare le dimensioni, la lunghezza o la posizione di un tombotto mediante l'utilizzo di gizmo e grip direttamente nel modello.
Nota: Per modificare la soluzione per il tombotto (numero di canne, forma, materiali e così via), utilizzare la scheda delle risorse del tombotto. Per ulteriori informazioni, vedere Modifica della soluzione per il tombotto.
- Effettuare lo zoom avanti per visualizzare il tombotto.
Suggerimento: evidenziare i tombotti con Esplora modelli per visualizzarli più facilmente.
- Fare clic su un tombotto per selezionarlo e visualizzare i gizmo di modifica. Nota: Gizmo e grip sono disponibili solo in modalità di modifica. Fare clic con il pulsante destro del mouse sul tombotto per accedere alla modalità di modifica oppure selezionare
dalla barra delle utilità. - Utilizzare i grip e i gizmo di trasformazione per modificare la posizione e le dimensioni del tombotto nel modello:
|

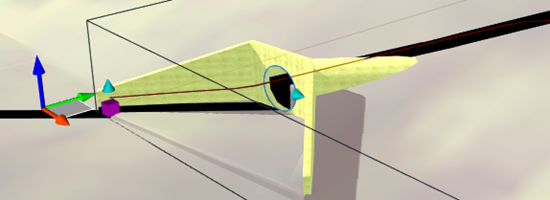

Utilizzare i grip e i gizmo di trasformazione standard di InfraWorks 360 per riposizionare un tombotto o modificarne la lunghezza. |
|

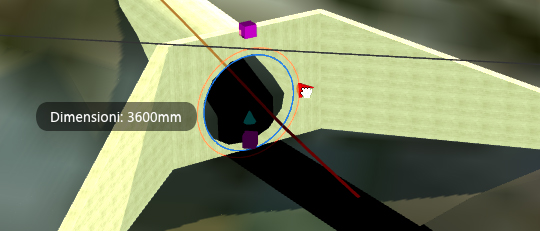

Ingrandire il tombotto per visualizzare il grip di diametro di un tombotto circolare o il grip di altezza e raggio di un fognolo parallelepipoidale. Utilizzare il grip nel tombotto cilindrico selezionato per regolarne il diametro. In questo esempio, il cerchio rosso indica il nuovo diametro, ingrandito da 3150 mm a 3600 mm. |
