Informazioni sui modelli

I modelli sono raccolte di informazioni, stili e dati. Un modello all'interno del sistema è costituito da due elementi: il database (*.sqlite) e una cartella di dati. Ad ogni modello sono assegnate determinate proprietà, ad esempio il database e il sistema di coordinate UCS, le estensioni di modello e lo stile di terreno di default.

È possibile creare, aprire, duplicare, eliminare o interagire con i modelli di InfraWorks 360 nella pagina principale, visualizzata all'avvio di InfraWorks 360. Per visualizzare nuovamente la pagina iniziale di InfraWorks 360 dopo l'apertura o la creazione di un modello, fare clic su nella barra degli strumenti intelligenti.

Informazioni sulla creazione di modelli

In InfraWorks 360 esistono due modi per creare un modello.

1. Creazione di un modello con Model Builder.

   Model Builder è in grado di individuare e acquisire layer di dati ad alta risoluzione per creare modelli per l'area di interesse specificata. Tutti i modelli di Model Builder sono modelli cloud pronti per la condivisione fin dall'inizio.

2. Creazione manuale di un modello. È possibile creare un modello da zero nel cloud di Autodesk 360 o un modello locale sul computer. È possibile decidere di pubblicarlo nel cloud in un secondo momento, per condividerlo in un gruppo di collaborazione.
Nota: Per migliorare le prestazioni, InfraWorks 360 memorizza i modelli cloud in una cache del cloud di default del sistema. Inoltre, per velocizzare i tempi di visualizzazione, l'applicazione memorizza nella cache dell'unità locale i tasselli (di disegno) generati per la superficie di un modello. È possibile specificare la posizione di ciascuna di queste cache in Opzioni applicazione.

Una volta che un modello è stato creato, il tassello viene visualizzato nella pagina iniziale di InfraWorks 360. Un'icona nella parte inferiore del tassello del modello indica se si tratta di un modello cloud o di un modello locale. Per i modelli cloud, un lucchetto sull'icona indica che si dispone dei privilegi di sola lettura.

Una volta che si crea un modello nella presente release di InfraWorks 360, tale modello supporterà completamente il nuovo schema di database e le nuove definizioni di stile. È possibile modificare alcune proprietà di un modello in un secondo momento, tuttavia la posizione e lo schema su cui è basato non possono essere modificati dopo che è stato creato. Non è possibile aprire tale modello in versioni precedenti di InfraWorks 360.

Un singolo modello può estendersi su tutte le zone UTM mantenendo un'elevata precisione in termini di misurazione e rappresentazione. La cache dei tasselli in realtà è un globo. Se si crea un modello di grandi dimensioni, alcune parti del globo verranno coperte. Se si inseriscono dati solo per una parte del globo (ad esempio, i dati del terreno SRTM pubblicamente disponibili), il modello conterrà spazi di grandi dimensioni che rendono la navigazione difficile.

Informazioni sui layer di superficie

In un modello InfraWorks 360, il terreno (dati di quota altimetrica) rappresenta il terreno in cui il modello è stato creato. I layer di superficie vengono modellati sul terreno. Quando si importano dei dati, è possibile specificare "Non coprire" per gli oggetti che non si desidera modellare sul terreno.

Layer di dati	Esempio	Note

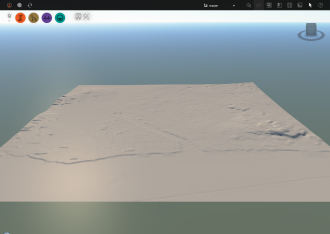

Terreno (quota altimetrica)		I dati raster (griglie) o vettoriali (file TIN o file di curve) sono supportati per i dati del terreno.

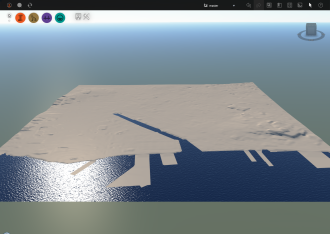

Terreno e aree idriche		Le aree idriche vengono rappresentate da coperture e modellate sul terreno. Le coperture possono essere disegnate o importate. Le coperture a polilinee chiuse rappresentano corpi d'acqua in movimento come fiumi, torrenti e corsi d'acqua. Le coperture poligonali rappresentano corpi d'acqua più statici come oceani, mari e laghi.
Terreno e immagini aeree (ortografia)		Le immagini aeree vengono modellate sul terreno.
Dati sul terreno e i trasporti (strade e ferrovie)		Strade e ferrovie vengono modellate sul terreno. Le strade e le ferrovie possono essere disegnate o importate. Le strade e le ferrovie importate vengono rappresentate in InfraWorks 360 come strade e ferrovie di pianificazione, che supportano solo la geometria di base. Ciò vale anche per i modelli che sono stati creati mediante Model Builder. Con Roadway Design for InfraWorks 360 è inoltre possibile convertire strade di pianificazione in strade di progettazione e utilizzare la geometria più avanzata di strade e ferrovie.

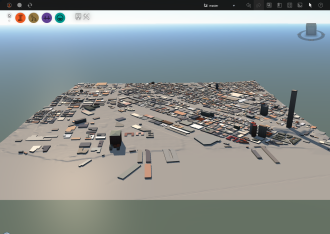

Dati di terreno ed edifici		Gli edifici vengono modellati sul terreno. Gli edifici possono essere disegnati o importati. Configurare i dati degli edifici importati per specificare le impostazioni desiderate, quali l'altezza del tetto, il materiale del tetto, la facciata dell'edificio e il colore di base.

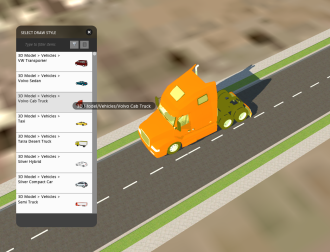

Dati del modello 3D		È possibile aggiungere ai propri progetti modelli 3D quali impianti solari, veicoli, alberi, barriere, decorazioni stradali e così via. È inoltre possibile aggiungere modelli animati 3D. I modelli 3D possono essere disegnati o importati. È possibile disegnare modelli 3D mediante la Tavolozza stili. È possibile importare di dati modello 3D per diversi tipi di classi di oggetti. È possibile modificare uno stile per aggiungere finiture di modello 3D a tale stile. È possibile importare o disegnare oggetti animati 3D.

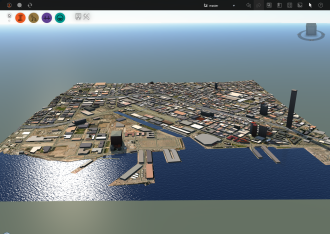

Terreno, aree idriche, immagini aeree, dati di trasporto, dati di edifici e modelli 3D (arredo urbano, alberi e così via).		Utilizzare Esplora modelli per controllare la visibilità, la visualizzazione e la selezionabilità di dati di diversi modelli.

Ulteriori informazioni

InfraWorks 360 viene fornito con un modello di esercitazione di esempio, accessibile nella pagina iniziale di InfraWorks 360.

• Il modello di esempio può essere utilizzato per acquisire familiarità con le funzioni di InfraWorks 360 prima di creare i propri modelli.
• Per ottenere ulteriori informazioni sull'utilizzo dei modelli, è possibile completare l'esercitazione. Per ulteriori informazioni, vedere Informazioni sulle esercitazioni di Autodesk InfraWorks 360.
