Definizione di regole di stile

Le regole di stile utilizzano espressioni per specificare criteri che determinano gli stili applicati ai singoli oggetti di una classe, sulla base dei valori di una proprietà fonte dati o di una proprietà modello specificata dall'utente.

1. Fare clic su .
2. Nel pannello Regole di stile, fare clic sulla scheda corrispondente alla classe di entità geografiche per la quale si desidera definire lo stile. Le schede sono disponibili sul lato sinistro del pannello Regole di stile. Ad esempio, per creare una regola per gli edifici, fare clic sulla scheda Edifici.

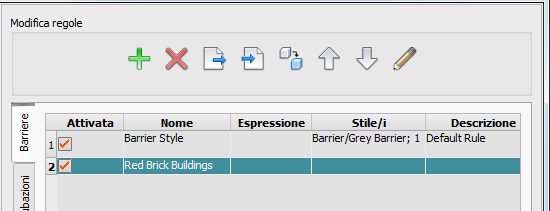

3. Fare clic su per creare una nuova regola di stile. Quando viene richiesto immettere un nome per la regola di stile, ad esempio "Red Brick Buildings". Fare clic su OK: il nome del nuovo stile viene visualizzato nella finestra Modifica regole.

4. Selezionare la nuova regola di stile e fare clic su oppure fare doppio clic per aprire l'Editor delle regole. Se lo si desidera, immettere una descrizione per lo stile.
5. Fare clic su nel campo Espressione. Nella finestra di dialogo Crea espressione di filtro, creare un'espressione per filtrare gli oggetti ai quali applicare lo stile, quindi fare clic su OK.
   Nota: Se non si crea un'espressione di filtro per la regola di stile, la regola creata verrà applicata all'intera classe di oggetti.
6. Nella finestra di dialogo Editor delle regole, fare clic su per visualizzare la finestra di dialogo Seleziona stile. Selezionare lo stile desiderato. Gli oggetti che soddisfano i criteri dell'espressione creata per la regola di stile utilizzeranno lo stile specificato.
7. Una volta terminate le operazioni con la regola corrente, fare clic su OK.
   Nota: Se si sta effettuando la definizione di stili regola, continuare ad aggiungere regole di stile fino a definirne una per ciascun valore Stile regola.

Esempi di espressioni Regola di stile

Classe di oggetti	Espressione Regola di stile	Risultato
Edifici	BUILDING_COMPLEX_ID = Downtown Hospital Complex OR BUILDING_COMPLEX_ID = Uptown Hospital Complex	Lo stile designato viene utilizzato per qualsiasi edificio appartenente ad uno di questi complessi ospedalieri.
Strade	LANES_BACKWARD > 2 AND LANES_FORWARD > 2	Lo stile designato viene utilizzato per le strade con due o più corsie in entrambe le direzioni.
Condotte	LOCATION:INSIDE:CIRCLE.ID1 Nota: La sintassi di questo tipo di espressione viene inserita automaticamente quando si disegna il cerchio.	Utilizzare lo stile designato per le condotte incluse nel cerchio disegnato nel modello.

Suggerimenti avanzati

• È possibile assegnare più stili ad una regola di stile. Utilizzare la colonna Probabilità dell'Editor delle regole per incrementare o ridurre la frequenza di utilizzo di ciascuno stile nella regola di stile.
• Quando si importano dati e quindi si effettua la configurazione, è possibile mappare una proprietà dalla fonte dati originale alla proprietà del modello Stile regola. Definire una regola di stile per ciascun valore della proprietà RULE_STYLE. È possibile sostituire la proprietà Stile regola con la proprietà Stile manuale.
• È inoltre possibile creare regole di stile che funzionano come sottogruppi di classi di oggetti. Se ad esempio si immette l'espressione ROOF_HEIGHT > 24, tutti gli edifici con valore della proprietà ROOF_HEIGHT maggiore di 24 utilizzeranno questo stile.
• È poi possibile sostituire lo stile di un oggetto singolo o un gruppo di oggetti trascinando gli stili dalla Tavolozza stili ai singoli oggetti o anche alle singole superfici di un oggetto, quali un lato della facciata di un edificio.
• Per gli oggetti ai quali si applicano stili con modelli 3D, è possibile modificare la spaziatura e la variazione della distanza tra i modelli istanziati mediante la tavolozza Proprietà.
