La proprietà Stile regola consente specificare uno stile di default per i dati importati o di associare una proprietà della fonte dati originale alla proprietà Stile regola del modello e creare regole di stile per ogni singolo valore di proprietà della fonte dati.
Nota: La proprietà Stile manuale ha la precedenza sulla proprietà Stile regola per gli oggetti selezionati. Per modificare la proprietà Stile manuale, utilizzare la tavolozza Proprietà.
- Importare una fonte dati basata su database o su file.
- Fare doppio clic sulla nuova fonte dati nel pannello Fonti dati per aprire la finestra di dialogo Configurazione fonte dati.
- Configurare i tipi di dati importati e accedere alla scheda Comune.

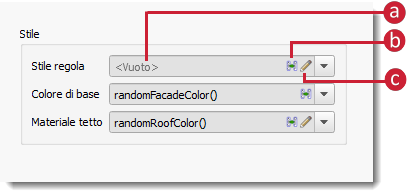

- Selezionare una delle opzioni seguenti:
a. Fare clic su
per espandere l'elenco a discesa e selezionare una proprietà fonte dati da utilizzare come stile di regola.
Nota: Se si specifica una fonte dati proprietà come stile di regola, è anche possibile definire regole di stile per associare singoli valori della proprietà a singoli stili. Di seguito viene fornito un esempio.b. Fare clic su
per creare un'espressione che consenta di filtrare la proprietà dello stile di regola specificata.
c. Fare clic su
per aprire Selezione stili e selezionare uno stile di default da applicare a tutti gli oggetti della classe di oggetti. È possibile creare regole di stile per sostituire lo stile di regola di default utilizzando un altro campo di proprietà del modello, ad esempio Stile manuale.
Esempio di definizione delle regole di stile per una proprietà di stile regola
- Eseguire i passaggi da 1 a 4a della procedura precedente. Ad esempio, se sono stati importati dati di edificio contenenti la proprietà Building_ID, è possibile utilizzare la proprietà come stile di regola e quindi assegnare stili diversi a singoli valori della proprietà Building__ID mediante le regole di stile.
Nota: In alternativa, nel caso dell'esempio è possibile associare direttamente la proprietà Building_ID della fonte dati alla proprietà Building_Complex_ID del modello tramite la scheda Tabella della finestra di dialogo Configurazione fonte dati.
- Fare clic su
per aprire il pannello Regole di stile.
- Fare clic sulla scheda relativa alla classe di oggetti desiderata. Per l'esempio, scegliere la scheda Edifici.
- Fare clic su
nel pannello Regole di stile per aggiungere una nuova regola di stile. Digitare un nome per la nuova regola di stile e premere OK.
- Fare doppio clic sulla nuova regola di stile nel pannello Regole di stile per aprire l'editor delle regole.
- Fare clic su nel campo Espressione per aprire l'Editor espressioni e immettere l'espressione di filtro desiderata. Ad esempio, immettere BUILDING_ID = Downtown Hospital Complex O BUILDING_ID = Uptown Hospital Complex per selezionare il complesso ospedaliero in centro (Downtown Hospital Complex) o il complesso ospedaliero nei quartieri residenziali (Uptown Hospital Complex) se la fonte dati originale contiene tali valori per la proprietà BUILDING_ID. Fare clic su OK.
- Fare clic su nella sezione Stili dell'Editor delle regole per assegnare uno stile (ad esempio Facade/Concrete & Glass/Elodie) agli oggetti specificati dall'espressione.
- Ripetere i passaggi 6 e 7 fino a quando non saranno state definite regole di stile per tutti i singoli valori della proprietà Stile regola. Premere OK nell'Editor delle regole.
- Fare clic su Esegui regole nel pannello Regole di stile per applicare le modifiche al modello.
