Informazioni sull'utilizzo di stili per la visualizzazione di dati tracciato e modellatore di AutoCAD Civil 3D

Quando si inseriscono dati relativi a tracciati, profili e modellatori di AutoCAD Civil in un modello di InfraWorks 360, quest'ultimo utilizza i dati relativi a tracciato e profilo dell'asse per definire la strada di progettazione e gli stili di strada e copertura per visualizzare l'asse e le aree corrispondenti agli stili dei collegamenti modellatore.InfraWorks 360

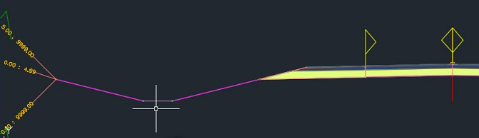

Una sezione tipo di modellatore in una Carta di Civil 3D, in cui vengono visualizzati i relativi collegamenti.	Il cursore si trova al di sotto della linea piatta che contrassegna il collegamento che rappresenta la parte inferiore di un fosso ai lati della strada.

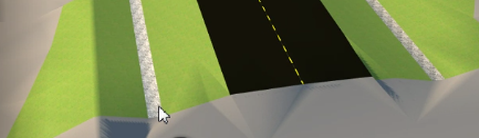

Si tratta degli stessi dati del modellatore importati in InfraWorks 360, che utilizzano le regole di stile di default per visualizzare la strada e le aree di copertura.	Il cursore si trova in corrispondenza dell'area di copertura per la parte inferiore del fosso, che è associata allo stile Materiale/Terreno Copertura/Ghiaia.

Espressioni di regole di stile che mappano gli stili modellatore e collegamento modellatore agli stili modello

InfraWorks 360 utilizza le regole di stile predefinite per mappare stili tracciato a stili di strade di progettazione e collegamenti modellatore a stili di aree di copertura. Queste regole di stile sono basate sugli stili di tracciato e collegamento di AutoCAD Civil 3D inclusi nei modelli standard forniti con Civil 3D. Se non si desidera utilizzare queste regole, è possibile modificare le regole di stile di default o definirne di nuove per specificare gli stili di tracciato e collegamento desiderati. Vedere: Definizione delle regole di stile e Informazioni sull'Editor espressioni.

Lo stile di strada Null viene utilizzato per visualizzare l'asse di una strada di progettazione creata in base ai dati di tracciato e profilo in un modellatore di AutoCAD Civil 3D. Lo stile di strada Null consente di visualizzare la geometria dell'asse (tracciato) in InfraWorks 360 senza che venga nascosta dagli stili di copertura utilizzati nella conversione, associati ad altri stili di collegamento.

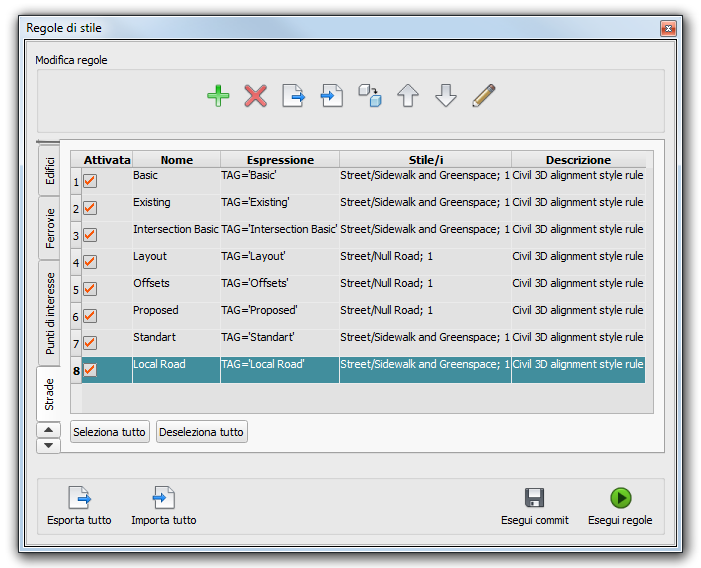

Di seguito vengono illustrate le 8 regole di stile di strada di default. Utilizzare il tasto TAB per visualizzare le 20 regole di stile di default per le aree di copertura.

Nota: Queste regole di stile di default utilizzano l'espressione TAG = 'nome stile'.

Creazione di regole di stile personalizzate per la visualizzazione di dati tracciato e modellatore

È possibile creare serie di regole di stile personalizzate che possano essere utilizzate da altri utenti. Dopo aver definito una serie di regole, utilizzare Esporta tutto per memorizzarle nella cartella Risorse del modello. A questo punto, gli altri utenti possono utilizzare Importa tutto per caricarle.
