Informazioni su controsoffitti e pavimenti nei calcoli del volume del locale

In Revit, se l'altezza del locale non raggiunge gli elementi di delimitazione superiori o inferiori, per calcolare l'altezza e il volume corrispondente del locale vengono utilizzati i contorni superiore e inferiore.

Ad esempio, la seguente vista di sezione mostra un locale che inizia al livello 1 e prosegue fino al livello 2, e il cui contorno superiore non è definito dal controsoffitto, dal tetto o da altri elementi di delimitazione del locale. In Revit, nonostante ciò, per calcolare il volume del locale viene utilizzata l'altezza del locale specificata.

Tuttavia, in Revit, se gli elementi di delimitazione del locale si trovano entro i limiti specificati per il locale, per calcolare il volume viene utilizzato lo spazio definito da tali elementi. In Revit, ad esempio, se il controsoffitto o il tetto sono situati al di sotto del limite superiore specificato per il locale, il volume viene calcolato fino all'elemento di delimitazione del locale.

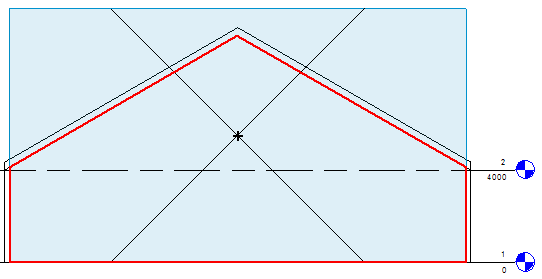

Per i locali sottostanti ai tetti, ad esempio gli attici, è pertanto necessario specificare un limite superiore maggiore dell'altezza del tetto, in modo che il volume venga calcolato fino all'inclinazione del tetto. Ad esempio, la vista di sezione seguente mostra un locale che inizia al livello 1 e prosegue fino a 7000 mm al di sopra del livello 2 (contrassegnato in blu). In Revit, per calcolare il volume, tuttavia, viene utilizzato il tetto intermedio come contorno superiore del locale (contrassegnato in rosso).

Se un pavimento supera l'altezza di calcolo, diviene un elemento di delimitazione superiore e non inferiore, determinando il calcolo errato del volume del locale. In genere questa situazione si verifica quando il controsoffitto viene modellato come parte del pavimento o quando si sposta un pavimento in un punto al di sopra del contorno inferiore del locale. In tal caso, creare un nuovo livello per il pavimento innalzato e aggiungere il locale su tale livello. In Revit, in questo modo il volume del locale viene calcolato correttamente.
