In una vista di pianta gli elementi del telaio in calcestruzzo uniti non vengono visualizzati correttamente o parti della geometria scompaiono quando si imposta il livello di dettaglio della vista su Medio o Alto.
Problema: il piano di taglio dell'intervallo di visualizzazione interseca la geometria degli elementi del telaio in calcestruzzo. In genere le travi in calcestruzzo di forma irregolare mostrano la geometria completa in tutti e tre i livelli di dettaglio. Tuttavia, quando gli elementi del telaio vengono uniti, possono essere tagliati e sono soggetti alle funzionalità dei piani di taglio della vista.
Per un esempio semplice di questa funzionalità, si consideri un travetto a T con falde. La linea tratteggiata verde sul seguente profilo del travetto rappresenta il piano di taglio della vista percepito.
Quando vengono specificati i livelli di dettaglio, la differenza di funzionalità tra gli elementi del telaio singoli e gli elementi del telaio uniti risulta più evidente.

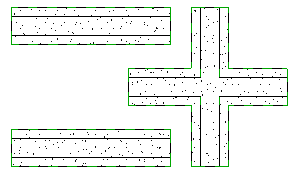

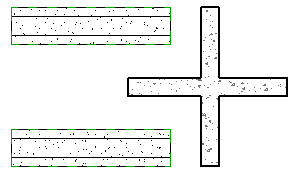

| Livello di dettaglio: Basso | Livello di dettaglio: Medio o Alto |
|
|
Nei livelli di dettaglio Medio e Alto le travi non unite non vengono tagliate, mentre le travi unite rispettano il piano di taglio definito dall'intervallo di visualizzazione.
Soluzione: regolare le impostazioni dell'intervallo di visualizzazione in modo da includere l'intero elemento. In determinati casi, per ottenere la vista desiderata potrebbe risultare necessario utilizzare filtri e nascondere o isolare elementi.
