Le superfici del modello presentano colori non omogenei, grafica indistinta, grafica triangolare o altri difetti. Quando si eseguono operazioni di orbita o zoom in una vista, le superfici lampeggiano.

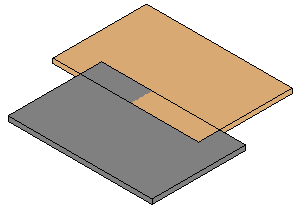

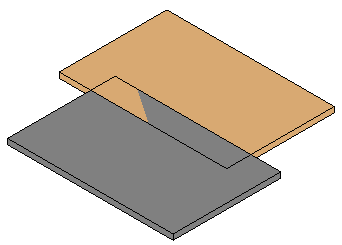

Ad esempio, nei punti in cui i pavimenti illustrati si sovrappongono, i colori cambiano quando si esegue lo zoom avanti e indietro nella vista.
È possibile che si verifichino tali problemi nei seguenti casi:
- Quando superfici con motivo o colorate si sovrappongono
- Quando le superfici presentano colori diversi, ad esempio nelle viste con stile di visualizzazione di tipo Ombreggiato, Realistico o Colori omogenei
- Quando vengono selezionati elementi in una vista con stile di visualizzazione di tipo Linea nascosta
- Quando due pavimenti o muri vengono modellati uno sopra l'altro
- Quando muri e pavimenti presentano una superficie comune
Le superfici del modello in genere lampeggiano quando vengono eseguite operazioni di orbita o zoom in una vista con stile di visualizzazione di tipo Ombreggiato, Realistico o Colori omogenei.
Problema: il problema si verifica quando due superfici modellate all'interno di un unico piano (superfici complanari) presentano colori o motivi diversi. Il software non è in grado di stabilire quale superficie deve essere disegnata sopra l'altra, pertanto vengono disegnate entrambe, producendo difetti grafici indesiderati.
Soluzione: eseguire una delle operazioni indicate di seguito.
- Unire la geometria in un unico elemento mediante lo strumento Unisci geometria.
- Modificare il disegno del pavimento affinché che il bordo non sia complanare con il muro.
- Regolare la geometria del muro affinché i muri non risultino complanari. Ad esempio, se due piani si sovrappongono, scostarli leggermente l'uno dall'altro.
