Quando si applicano linee di schizzo ad una vista, i motivi di superficie presentano disturbi o non risultano omogenei.

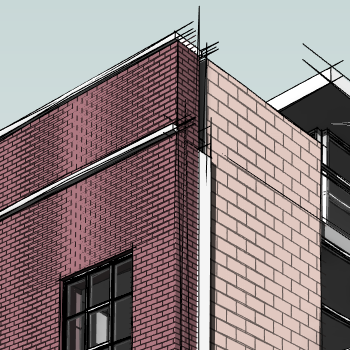

Problema: sono state attivate le linee di schizzo in una vista. Nei punti in cui vengono visualizzati i motivi di superficie, le linee di schizzo generano un effetto moiré, disturbi visuali o incoerenze. È possibile che questo effetto si manifesti per elementi con motivi di superficie di piccole dimensioni, quali pavimenti in legno, tegole, muri di mattoni o rivestimenti in legno.
Questi effetti sono il risultato della quantità di distorsione applicata alle linee (inclusi i motivi di superficie) nel modello. Quando si applicano linee di schizzo in una vista, le linee lunghe sono soggette ad una distorsione maggiore rispetto alle linee brevi. Ciò può determinare la presenza di motivi irregolari in determinate aree degli elementi interessati.
Soluzione: per ottenere l'effetto desiderato, eseguire una delle operazioni descritte di seguito:
- Disattivare i motivi di superficie per gli elementi interessati. Fare clic con il pulsante destro del mouse su un elemento e scegliere Sostituisci grafica vista
Per elemento o Per categoria. Espandere Motivi di superficie e deselezionare la casella di controllo Visibile.
- Ridurre il valore dell'impostazione Distorsione nella finestra di dialogo Opzioni di visualizzazione grafica.
