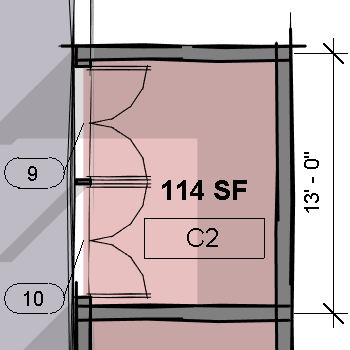

Quando si applicano linee di schizzo ad una vista, le annotazioni (ad esempio le quote e il testo) non presentano l'aspetto di oggetti disegnati a mano libera.
Problema: le linee di schizzo sono applicabili agli elementi del modello di una vista. Non possono essere applicate ad elementi di annotazione, quali quote, linee di griglia, livelli, testo, contrassegni di sezione, etichette di prospetto ed etichette di locali.
Soluzione: Revit LT non dispone di un metodo per visualizzare quote, livelli, linee di griglia ed altri elementi di annotazione come elementi tracciati a mano libera.
Se si desidera utilizzare un carattere informale per il testo delle annotazioni, creare o modificare un tipo di famiglia per abilitare l'utilizzo del carattere desiderato.
Esempi
- Per le quote, duplicare un tipo di quota e cambiare il carattere corrispondente.
- Per le note di testo, duplicare un tipo di testo esistente e modificarne il carattere.
- Per le etichette dei locali, duplicare un tipo di testo etichetta esistente, modificare il carattere e applicare il nuovo tipo di testo etichetta alla famiglia di etichette di locale.
