1 つまたは複数の壁から矩形のスラブまたは屋根スラブを作成するには、次の手順を実行します。これは、スラブまたは屋根スラブの基準線と壁の基準線を揃えるときに便利です。単一の壁からスラブまたは屋根スラブを作成する場合は、壁の基準高さにより、スラブまたは屋根スラブの基準線エッジが定義されます。複数の壁からスラブまたは屋根スラブを作成する場合は、最初に選択した壁の最上部により、スラブまたは屋根スラブの基準線エッジが定義されます。
0 (ゼロ)の勾配を指定すると、複数の壁の輪郭に沿った平らなスラブまたは屋根スラブを作成できます。複数の壁を選択し、0 以外の勾配を指定すると、複数のスラブまたは屋根スラブが作成されます。
閉じたポリラインが選択した壁のいずれかと交差していると、スラブまたは屋根スラブは無効になり、もう一度壁を選択する必要があります。
ヒント: この手順は、既存の壁の最上部に屋根スラブを配置するときに便利です。既存の屋根オブジェクトの[屋根]コンテキスト タブからアクセスする[変換]コマンドは、スラブの基準線と壁の基準線の間で特定の位置合わせを行う場合に便利です。

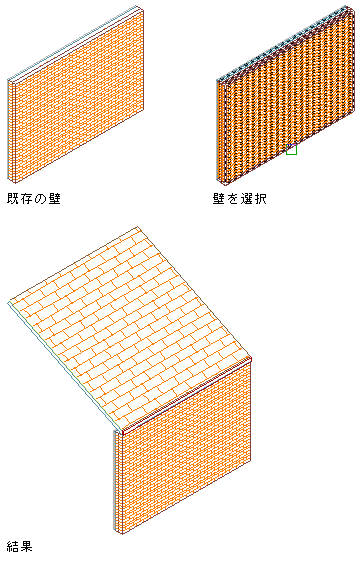

壁から屋根スラブを作成
注: 複数の壁を選択したときに、壁が正しくクリーンアップされていない場合は、スラブまたは屋根スラブへの変換が正常に行われないことがあります。
- デザイン ツール パレットを開き、[スラブ ツール]または[屋根スラブ ツール]を選択します。
(必要に応じて、希望するツールが表示されるまでスクロールします。)
- ツールを右クリックし、[ツール プロパティの適用先]
[線図と壁](屋根スラブ ツールの場合は[線図、壁、および屋根])の順にクリックします。 - 1 つまたは複数の壁を選択し、[Enter]を押します。
- 壁を削除するには y と入力し、図面に壁を残すには n と入力します。
- 次のように、スラブの位置合わせの方法を指定します。
次の方法で位置合わせする場合... 次のように操作します... スラブまたは屋根スラブの最上部を、最初に指定した点に合わせるには t と入力します。 スラブまたは屋根スラブの中心を、最初に指定した点に合わせるには c と入力します。 スラブまたは屋根スラブの最下部を、最初に指定した点に合わせるには b と入力します。 スラブまたは屋根スラブの勾配線を、最初に指定した点に合わせるには s と入力します。 注: この位置合わせは、スラブまたは屋根スラブの挿入時にのみ使用され、挿入したオブジェクトのパラメータとしては保持されません。勾配線は、スラブまたは屋根スラブの下面を基準にしたスラブまたは屋根スラブの基準線の位置になります。スタイルの厚さオフセットによって、基準線から下面までの距離が決まります。
- 次のように、壁の位置合わせを指定します。
スラブまたは屋根スラブの基準線エッジを次の位置に合わせる場合... 次のように操作します... 壁が作成された方向を基準にして壁の左側に合わせるには l (エル)と入力します。 壁の中心に合わせるには c と入力します。 壁が作成された方向を基準にして壁の右側に合わせるには r と入力します。 壁の基準線に合わせるには b と入力します。 - 勾配方向を指定するには、l (エル)または r と入力します。
勾配方向は、壁が作成された方向を基準にします。

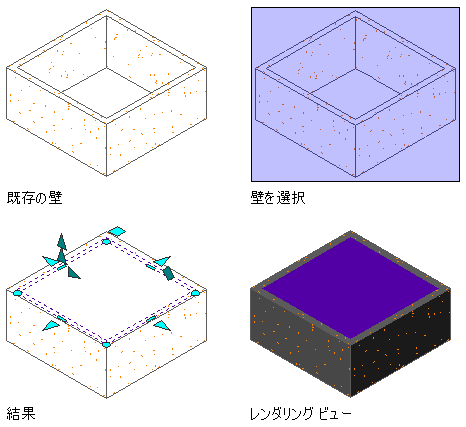

壁を基準にスラブを作成
- 必要に応じて、プロパティ パレットでスラブまたは屋根スラブのプロパティを編集します。
