シートを使用して、建築プロジェクトのビュー図面を印刷できます。AutoCAD Architecture のシート システムは、次のコンポーネントで構成されています。
- シート: シートとして登録されたペーパー空間レイアウトです。シートには、1 つまたは複数のビューが含まれます。
- シート ビュー: プロジェクト ナビゲータからシートにモデル空間ビューをドラッグ アンド ドロップすることで作成されるペーパー空間ビューポートです。
- シート セット: シートのコレクションです。シート セット内では、シートはシート サブセットに編成されます。
- シート図面: 1 つまたは複数のシートを含む図面ファイルです。
シート、シート サブセット、シート ビュー、シート図面は、プロジェクト ナビゲータの[シート]タブに一覧表示されます。
シートおよびシート図面
National CAD Standard(NCS)では、すべてのシートがそれぞれ 1 つのシート レイアウトで個々の図面を格納しなければなりません。図面名は、シート セット内におけるシート番号と等しくなければなりません。AutoCAD Architecture プロジェクト ナビゲータはこの標準に従っているため、新しいシートはそれぞれ新しいシート図面に配置されます。ただし、必要に応じて、1 つのシート図面に複数のシートを作成することもできます。
シートと注釈
注釈はビューに配置することをお勧めしますが、特定のワークフローおよびニーズに応じて、注釈、寸法、集計表をビューまたはシートに追加できます。AutoCAD Architecture の集計を使用すると、ビューとシートの両方に簡単に注釈を追加できます。
シート図面ファイル
シート図面は、図面(DWG)ファイルの 1 つです。プロジェクト以外の他の図面ファイルとは異なり、シート図面の作成時に同名の XML ファイルが作成されます。これらの XML ファイルには、図面ファイルをプロジェクトに接続するための情報が含まれます。
シートおよびシート ビューは、シート図面に含まれています。個別のシートまたはシート ビューに対応する XML ファイルはありません。
シート カテゴリとサブセット
シートは 2 種類の方法で編成されます。[エクスプローラ ビュー]では、シート図面がカテゴリ フォルダ内に配置されています。シート図面内にシートまたはシート ビューを作成すると、それらはホスト シート図面内に配置されます。

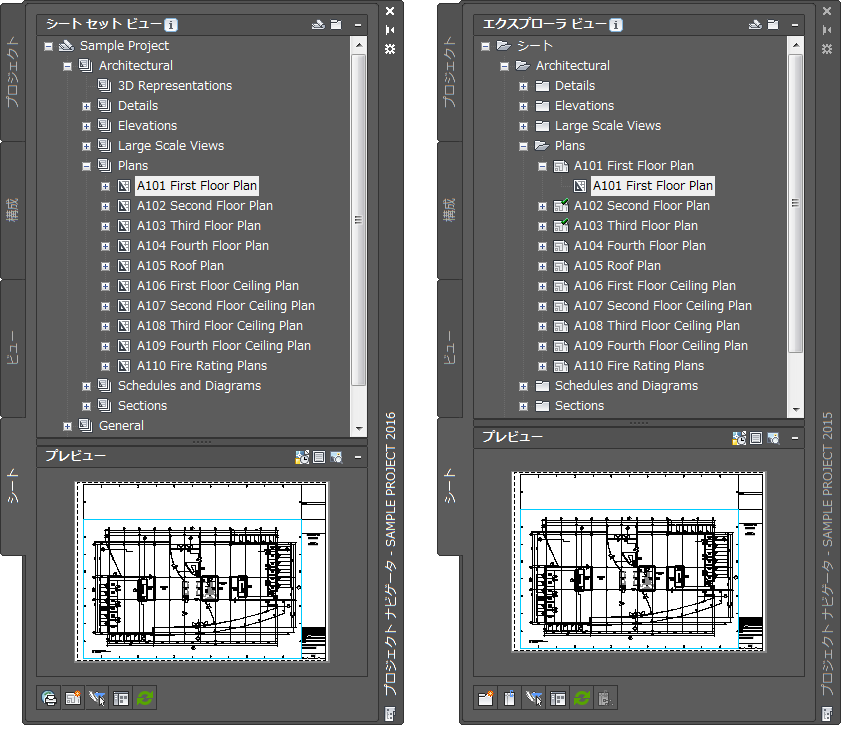

プロジェクトの[シート セット ビュー]が表示された[シート]タブ(左)と[エクスプローラ ビュー](右)
シート セット ビューでは、シートはシート サブセット内に配置されます。シート サブセットは、物理的なものというよりは論理的な構造です。つまり、シートサブセットの編成は、ディスク上の図面ファイルの編成を反映していない場合があります。[シート セット ビュー]タブでは論理的にシートを異なるサブセット内に再配置することができますが、それによってシートのカテゴリやフォルダ内の物理的な位置が変わるわけではありません。シート カテゴリ フォルダは、そのシートがあるシート サブセットと同一である必要はありません。ただし、混乱を避けるために、シート セットとシート カテゴリは同様の構造になるようにすることを推奨します。シート セット ビューでシート サブセットからシートを削除しても、そのサブセット内でのシートの参照が削除されるだけです。レイアウト自体およびサブセットに格納されているシート図面が[シート]フォルダまたはサブフォルダから削除されることはありません。
