[Auxiliary Link]

[Auxiliary Link]

連続または非連続の 2 つのポイントを直線で接続します。補助リンクは、サブアセンブリ ジオメトリの一部ではありませんが、それから他のジオメトリを作成することができます。

プロパティ

[Properties]パネルで、次のパラメータを指定します。

[Link]
[Link Number]	リンク番号を指定します。自動生成されるリンク番号の値を変更することができます。
[ApplyAOR]	横断勾配摺り付けまたはカントがリンクに適用されるかどうかを指定します。 注: [ApplyAOR]チェック ボックスは、Subassembly Composer でのアブアセンブリのプレビュー方法、および Autodesk Subassembly Composerでサブアセンブリを使用したときの動作に影響します。[Superelevation]タブまたは[Cant]タブを使用して、サブアセンブリの横断勾配摺り付けまたはカントの効果を[Preview]パネルでプレビューするときの値を定義することができます。[Input/Output Parameters]タブを使用して、サブアセンブリが読み込まれたときに Autodesk Subassembly Composer に読み込むパラメータを追加します。
[Position]
[Start Point]	リンクが開始されるポイントを指定します。 注: ポイントは、[Point]または[Auxiliary Point]のいずれかが可能です。
[End Point]	リンクが終了するポイントを指定します。 注: ポイントは、[Point]または[Auxiliary Point]のいずれかが可能です。
[Miscellaneous]
コメント	リンクの注記を示します。コメントは、[Preview]パネルに表示することができます。

例

ジオメトリ要素の使い方を表示するには、次のサンプル PKT ファイルを開きます。

Auxiliary Link Example.pkt

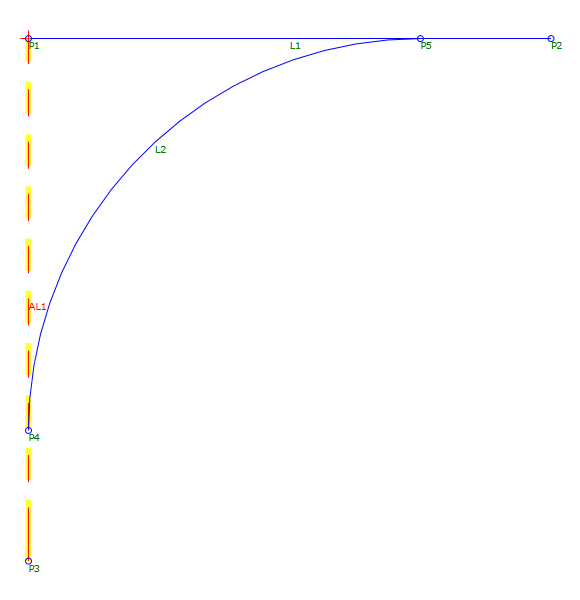

例では、L1 はポイント P1 と P2 の間に自動的に描かれます。L2 は、2 つのリンク間に描かれる必要があるフィレット円弧です。 AL1 は最終的なサブアセンブリには描かれませんが、P1 と P3 の間に手動で描き、L2 がそのジオメトリを使用できるようにすることができます。
