カルバートのサイズと位置を修正するには

モデルで直接ギズモとグリップを使用して、カルバートのサイズ、長さ、配置を修正します。

注: カルバート ソリューション(バレル数、シェイプ、マテリアルなど)を修正するには、カルバートのアセット カードを使用します。「カルバート ソリューションを修正するには」を参照してください。

1. 拡大してカルバートを表示します。

   ヒント: モデル エクスプローラでカルバートをハイライト表示すると、さらに見やすくなります。

2. カルバートをクリックして選択し、編集ギズモを表示します。
   注: ギズモやグリップは編集モードでのみ使用できます。カルバートを右クリックして編集モードにするか、[ユーティリティ]バーで を選択します。

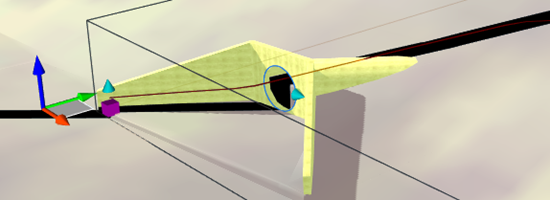

3. モデル内のカルバートの位置とサイズを変更するには、変換ギズモ とグリップを使用します。

	カルバートの再配置や長さの変更を行うには、InfraWorks 360 の標準の変換ギズモとグリップを使用します。
	カルバートを拡大して、カルバートの直径またはボックス カルバートのライズ グリップとスパン グリップを表示します。 バレル カルバートの直径を調整するには、選択したバレル カルバートのグリップを使用します。この例では、赤い円の直径が 3150mm から 3600mm に拡大されています。
