カルバートを 1 つずつ手動で追加します。この方法は、流域解析が道路の一部の流域を識別しない場合にカルバートを追加するのに特に便利です。
あるいは、希望の設計道路を選択して、右クリック コンテキスト メニューから[カルバートを追加]を選択します。設計道路を含む領域の流域解析を実行すると、河川が選択した設計道路に交差するそれぞれの場所にカルバートが追加されます。
付近に流域がない場所に手動でカルバートを追加すると、カルバートのアセット カードに表示されている[設計流量]の値を使用して、解析データが生成されます。
をクリックします。 - 開始位置で左クリックし、カーソルを河川に沿って道路を横切るようにドラッグし、終了位置でダブルクリックするか、右クリックして[終点踏面]を選択します。
排水設計に、新しいカルバートが表示されます。
- カルバートを拡大表示するか、[縦断ビュー]を表示し、カルバートの位置にあるひし形をクリックします。
- 小さなカルバートを見つけるには、モデル エクスプローラで[カルバート]フィーチャをクリックし、右クリックメニューから[データ テーブルで表示]を選択します。アセット カードを表示するには、テーブル内のカルバートをクリックします。
|

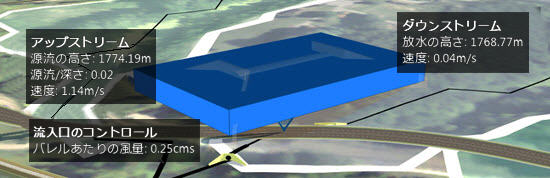

カルバートを追加した後、拡大表示します。キャンバス内の解析データとアセット カードを表示するには、カルバートをクリックします。 |
