河川が道路を横切る場所にカルバートを追加します。提案されたカルバート ソリューションを確認して修正します。
カルバートを追加する
次の 2 つの方法で、設計にカルバートを追加できます。
- 選択した設計道路と河川が交差する場所に、[カルバートを追加]を使用してカルバートを追加します。
- 一度に 1 つずつカルバートを手動で追加します。この方法は、流域解析が道路の一部の流域を返さない場合にカルバートを追加するのに便利です。
カルバート ソリューションを確認、修正する

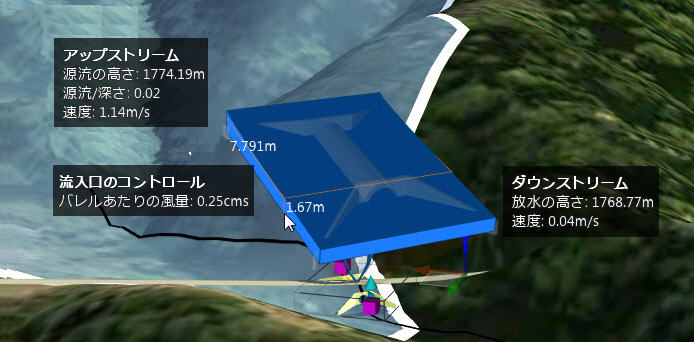

カルバート ソリューションの確認と修正は個別に行います。カルバートを選択すると、アセット カードと解析データがモデル内に表示されます。- 流域アセット カードで選択した水文学の方法によって求められる流量値をメモします。
- モデルのカルバート解析データを確認します。
- モデルの変換ギズモを使用して、カルバートの位置や長さを変更します。変更により、長さ、入口と出口のインバート標高、バレルのひずみ角が影響を受けます。詳細については、「カルバートのサイズと位置を修正するには」を参照してください。
- アセット カードのカルバート ソリューションの属性を変更します。変更により、バレル数、シェイプ、マテリアル、マニングの n、流入口の設定が影響を受けます。詳細については、「カルバート ソリューションを修正するには」を参照してください。
- カルバート解析情報を再確認します。
