設計道路の河川が道路に交差する場所に 1 つまたは複数のカルバートを追加するには、[カルバートを追加]を使用します。提案されたカルバート ソリューションを確認して修正します。
流域解析で道路の一部に流域を特定できない場所にカルバートを追加するには、「カルバートを手動で追加するには」を参照してください。
- 流域解析を使用して、河川と道路が交差する位置を識別します。
詳細については、「流出口または設計道路からの流域を解析するには」を参照してください。

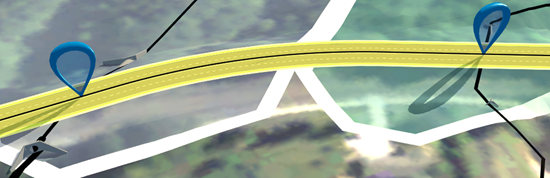

排水設計には、各交差位置にピンが表示されます。
- 設計道路をクリックして選択します。[ユーティリティ]バーの
を選択して編集モードにします。 - 選択した設計道路を右クリックして、コンテキスト メニューから[カルバートを追加]を選択します。
排水設計で、河川が交差する各位置に次のようにカルバートが追加されます。
- 法尻の交点にカルバートが配置されます。
- 交差地点の流域流量(Q100)と道路の標高が使用されます。
- 源流/深さの最大値と直径の比率(HW/D) 1.5:1 を活用し、カルバート バレルのサイズを設定します。
- 確認し、必要に応じてカルバート ソリューションを修正します。
注: 流域解析には、設計道路と交差する河川の一部が含まれないことがあります。[カルバート]ツールを使用してカルバートの補足情報を自動的に配置して、カルバートを手動で追加します。
