カスタムサーマルゾーニングについて

エネルギー解析用のモデルを準備するときは、マスを使用してカスタムサーマルゾーニングを作成できます。

自動サーマルゾーニングではモデルのエネルギー解析のニーズを満たすことができない場合は、カスタムサーマルゾーンを使用することで、より正確に設計の意図を反映させることができます。たとえば、複数階にまたがる大型のアトリウムのモデリングをする場合、固有のサーマルゾーンを使用して表現する必要があります。

カスタムサーマルゾーンは、次の場合に便利です。

カスタムゾーニングを使用するには、コンセプトマスを使用するモデル(建物要素の有無は問わない)を作成し、[エネルギー設定]ダイアログで次のパラメータを設定します。

次に、マス内の個々のフォームをモデル化し、マスフォーム単位で切り取ってゾーンを作成します。シミュレーションでは、フォームとマス床の交点を境に、それぞれ別のマスゾーンと解釈されます。

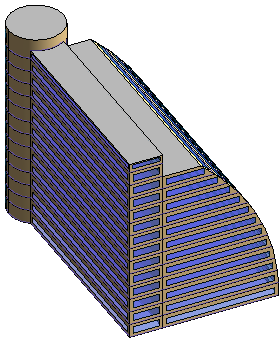

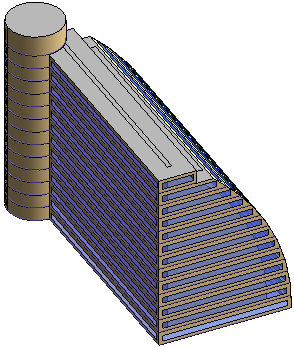

自動ゾーンでメインの建物に 1 つのマスを使用すると、この結果が得られます。	メインの建物でマスフォームを定義すると、異なるゾーニング結果が得られます。

アトリウムを作成するには、大きいマスモデルとはマス床の設定が異なる小さいアトリウムマスフォームを作成し、そのアトリウムマスを大きいマスモデル内に配置します。
