スケッチによる階段を作成すると、手すりが自動的に追加されます。階段の手すりは、作成後にいつでも修正できます。
平面図ビューで作業している場合は、[Tab]を使用して手すりを選択すると便利です。
次に示すように、手すりの線分が選択されます。
スケッチ モードで作業中であるため、デザインに合わせて線分の形状を修正できます。手すりの線分は、つながった直線および円弧のセグメントで構成されますが、閉じたループを形成することはできません。サイズを変更するには、青色のコントロールをドラッグします。「コントロールと形状ハンドル」と「要素を分割する」を参照してください。手すりの線分を階段の中央などの新しい位置に移動できます。同じスケッチ セッションで、手すりを複数描画することはできません。スケッチする手すりを 1 つずつ仕上げてから、別の手すりを描画する必要があります。

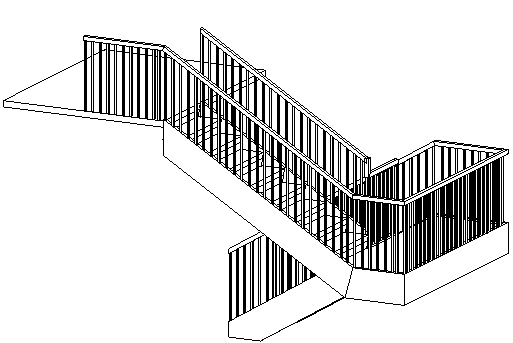

手すりが中央にある修正済みの階段
階段の手すりを延長する場合(たとえば、床まで延長するなど)、手すりの勾配の変更が床に正しく適合するように、手すり線分を分割する必要があります。「要素を分割する」を参照してください。

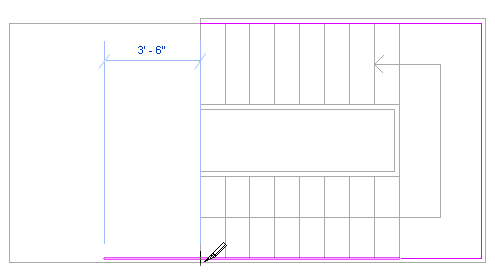

手すり線分を図のようにして分割します。

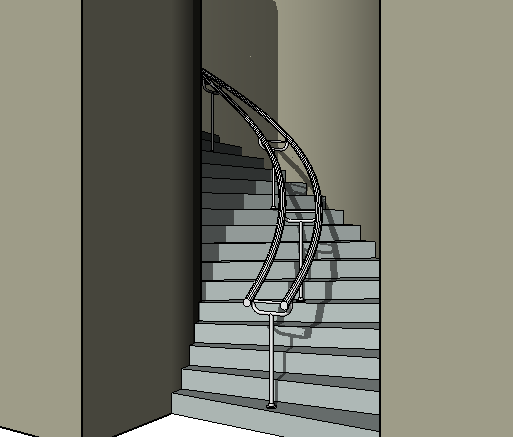

手すり延長の完成図
