スケッチによる階段

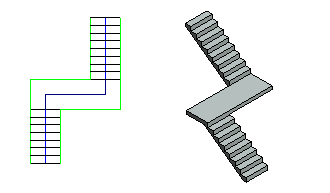

平面図ビューで階段を作成するには、階段の踏み面を設定するか、蹴上げラインと境界線をスケッチします。
[建築]タブ
[階段]パネル
[階段]ドロップダウン
(スケッチによる階段)
注:
階段の作成には、スケッチによる階段の方法も使用できます。一般的に、コンポーネントによる階段の使用が推奨されます。
このセクションの内容
スケッチによる階段について
平面図ビューで階段を作成するには、階段の踏み面を設定するか、蹴上げラインと境界線をスケッチします。
階段経路のスケッチによる階段を作成する
スケッチによる階段を作成する場合は、階段経路をスケッチするのが最も簡単な方法です。境界および蹴上げは、階段経路のスケッチ時に自動的に生成されます。
境界線と蹴上げ線をスケッチして階段を作成する
スケッチによる階段を作成する際には、
Revit
に階段経路を自動的に計算させる代わりに、階段境界線と蹴上げをスケッチすることにより作成できます。この方法を使うと、階段のフットプリントをスケッチするときに、より細かい指定ができます。
スケッチによるらせん階段を作成する
[スケッチによる階段]ツールを使用すると、360 度未満のらせん階段を作成することができます。
円弧状の踊り場を作成する
スケッチによる階段の場合、中心および半径の値を共有する円弧状の踏み面をスケッチすると、円弧状の踊り場を作成できます。
新しいスケッチによる階段に手すりを指定する
スケッチによる階段を作成するときには、自動的に付加される手すりタイプを指定できます。
スケッチによる階段を修正する
階段の境界線、および蹴上げ線と踏み面線を修正して、階段の形状を希望の方法で作成することができます。
階段の手すりを修正する
スケッチによる階段を作成すると、手すりが自動的に追加されます。階段の手すりは、作成後にいつでも修正できます。
階段ラベルを移動する
スケッチによる階段を作成した後、平面図ビューに表示される[上へ]または[下へ]のラベルをドラッグできます。
階段の方向を変更する
スケッチによる階段を作成したら、階段の方向を変更することができます。
一体式階段に厚みゼロの踏み板を設定する
スケッチによる階段を作成すると、一体式階段の踏み板の厚さをゼロに設定することができます。コンクリートなど、一体式階段の側桁、踏み面、蹴上げはすべて同じマテリアルから作成されます。
スケッチによる階段インスタンス プロパティ
個々のスケッチによる階段のレベル、オフセット、グラフィックスなどを変更するには、インスタンス プロパティを修正します。
スケッチによる階段タイプ プロパティ
スケッチによる階段ファミリの計算規則、側桁、蹴上げ、踏み面などを変更するには、タイプ プロパティを修正します。
