パスを分割する

コンセプト デザインでアダプティブ コンポーネントが配置されたノードを設定するには、パスとフォーム エッジを分割します。

パスを分割すると、節点が適用され、コンポーネントの配置点の位置を示します。分割は、分割の数や分割の間隔を指定することにより、あるいは参照(レベル、垂直の参照面、または分割されたその他のパス)との交差によって行われます。

  1. 作図領域で、繰り返すアダプティブ コンポーネントが配置されるモデル線分、参照線またはフォーム エッジを選択します。
  2. [修正 | 線分]タブ [分割]パネル (パスを分割)をクリックします。
    分割されたモデル線分 分割されたフォーム エッジ




注: 同様に、線の連結または閉じたパスを分割することができます。また、分割されたパスをタブで選択し、パスをさらに分割することができます。

既定では、パスは 5 つの等距離のノードを持つ 4 つのセグメントに分割されるか(メートル テンプレート)、6 つの等距離の節点を持つ 5 つのセグメントに分割されます(インチ/フィート テンプレート) 。[既定の分割設定]ダイアログを使用すると、これらの既定の分割設定を変更することができます。

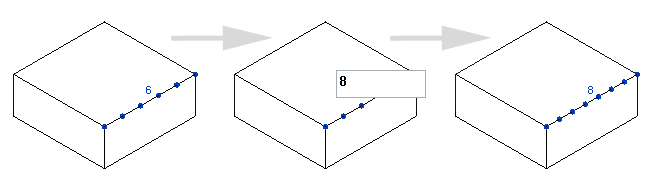

作図領域で、分割されたパスの節点の数が表示されます。この数をクリックして、変更したい節点の数を入力します。分割の変更が終了したら、[Enter]を押します。

この[数]プロパティは、プロパティ パレットの[節点]セクションでも使用できます。レイアウト方法が変更された場合、[レイアウト]プロパティを[固定数]に変更する必要が生じることがあります。
